Projeto de Infraestrutura de Ar Condicionado

Projeto de Infraestrutura de Ar Condicionado: Engenharia de Climatização

O projeto de infraestrutura de ar condicionado é um elemento fundamental na engenharia de climatização, pois garante a integração adequada entre arquitetura, elétrica, hidráulica, automação e sistemas HVAC. A correta concepção dessa infraestrutura assegura eficiência energética, conforto térmico, durabilidade dos equipamentos e atendimento às normas técnicas nacionais e internacionais. Além disso, o planejamento antecipado evita retrabalhos, reduz custos e garante que a instalação de sistemas VRF, split, dutados ou chillers seja realizada com segurança e alta performance.

A importância do projeto de infraestrutura de ar condicionado

O sucesso de um sistema de climatização começa pela infraestrutura. Ela envolve dutos, tubulações frigorígenas, pontos elétricos, drenagem de condensados e reservas técnicas em lajes ou shafts. Sem esse planejamento, os sistemas podem apresentar falhas de desempenho, elevado consumo de energia e até riscos de infiltrações ou panes elétricas.

Um bom projeto considera aspectos arquitetônicos, estruturais e de ocupação do espaço. Além disso, deve atender normas como a NBR 16401 (instalações de ar-condicionado), ASHRAE 90.1 (eficiência energética) e legislações municipais sobre ruído e exaustão.

Etapas do desenvolvimento de um projeto de infraestrutura

Para que o projeto de infraestrutura seja eficaz, ele deve seguir etapas técnicas bem definidas:

Levantamento de dados iniciais

Envolve análise da arquitetura, definição da carga térmica, avaliação de fontes de calor internas e externas e estudo do perfil de ocupação.

Definição do sistema HVAC

A escolha do tipo de sistema (VRF, split, dutado, fan coil ou chiller) influencia diretamente os requisitos da infraestrutura.

Compatibilização com outros projetos

É indispensável compatibilizar o projeto de climatização com elétrica, hidráulica, automação, combate a incêndio e arquitetura, evitando interferências.

Detalhamento executivo

O projeto executivo deve apresentar plantas técnicas, cortes, diagramas unifilares, memoriais descritivos e tabelas com cargas, vazões e potências.

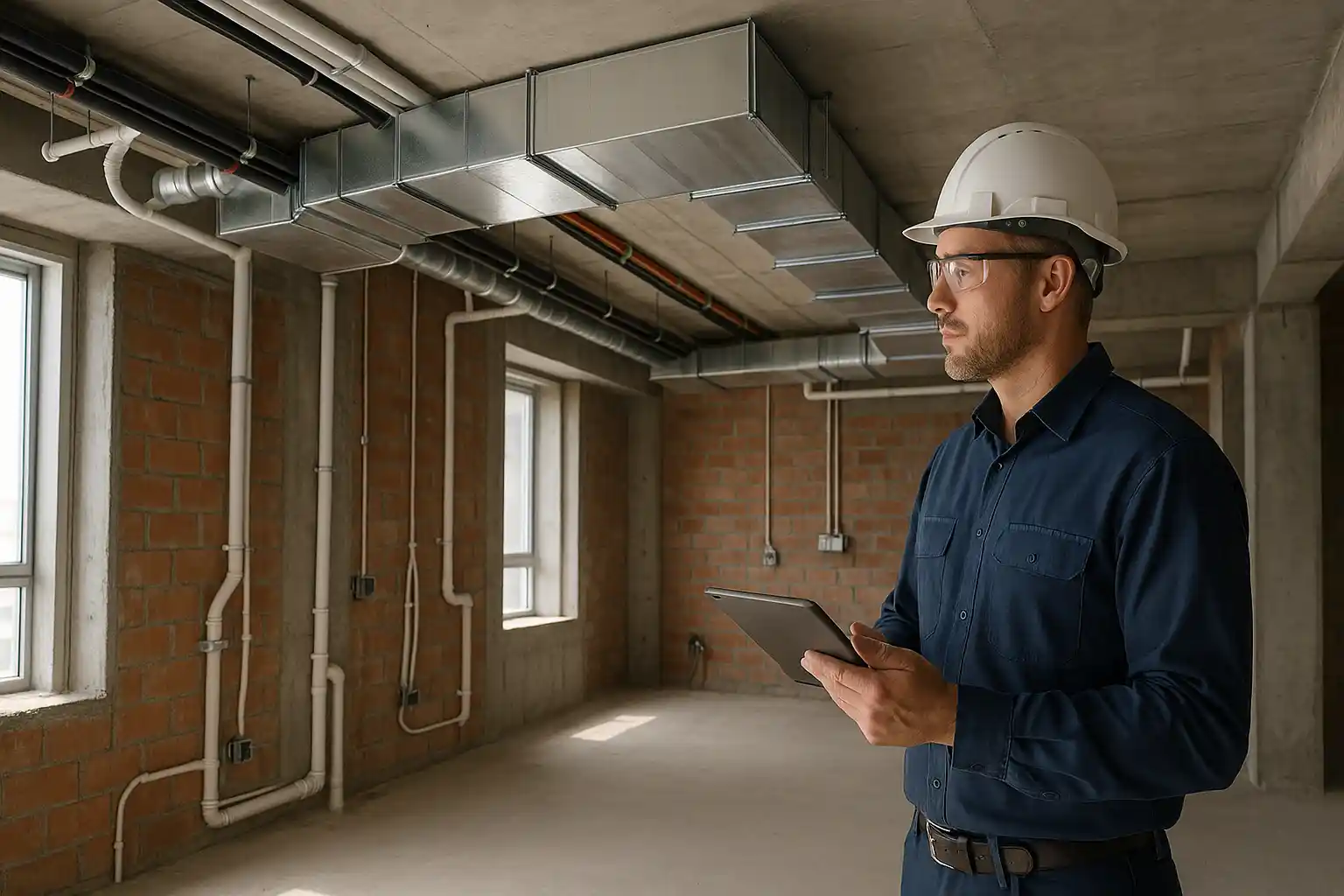

Infraestrutura para diferentes tipos de sistemas

Cada tecnologia de climatização exige soluções específicas de infraestrutura.

Sistemas Split Hi-Wall

Necessitam de tubulação frigorígena em cobre, dreno de condensado e pontos elétricos próximos às unidades internas e externas.

Avaliação para Financiamento

Instituições financeiras exigem um laudo técnico elaborado por profissional habilitado, para liberar recursos com base no valor do bem.

Sistemas VRF

Exigem shafts técnicos maiores, rede frigorígena complexa, quadro de comando centralizado e previsão de espaço para unidades externas.

Sistemas Dutados

Precisam de forros mais altos, espaço para dutos metálicos ou flexíveis, grelhas e difusores, além de isolamento acústico.

Sistemas com Chiller + Fan Coil

Requerem casas de máquinas, tubulações de água gelada, bombas, torres de resfriamento e automação avançada.

Projeto e Instalação de Ar Condicionado

A execução correta depende da contratação de especialistas em projeto e instalação de ar condicionado, que utilizam normas técnicas, softwares de simulação e experiência prática para entregar soluções eficientes e seguras.

Principais elementos da infraestrutura de ar condicionado

O projeto deve contemplar diversos subsistemas, entre os quais:

• Tubulação frigorígena em cobre: dimensionada conforme vazão de refrigerante.
• Rede elétrica: com previsão de circuitos independentes e disjuntores específicos.
• Sistema de drenagem: fundamental para evitar infiltrações e problemas com condensação.
• Dutos de ventilação e insuflação: projetados com cálculos de perda de carga e nível de ruído.
• Casas de máquinas e shafts técnicos: áreas dedicadas para manutenção e operação.
• Reservas estruturais: passagens em lajes e vigas para instalação sem cortes posteriores.
• Automação predial: integração de sensores, válvulas e sistemas de monitoramento.

Lista técnica – Elementos obrigatórios por tipologia de sistema

Tipo de sistema HVAC	Tubulação	Drenagem	Rede elétrica	Dutos	Espaço técnico	Automação
Split Hi-Wall	Cobre	Simples	Ponto próximo	Não	Mínimo	Opcional
VRF	Cobre	Coletiva	Centralizada	Opcional	Shaft amplo	Sim
Dutado	Cobre	Simples	Individual	Sim	Forro elevado	Opcional
Chiller + Fan Coil	Água gelada	Coletiva	Centralizada	Sim	Casa de máquinas	Sim

Compatibilização com a arquitetura e estrutura

Um dos maiores desafios é compatibilizar o projeto com o layout arquitetônico. Muitas vezes, o forro não possui altura suficiente para os dutos, ou os shafts não foram dimensionados para tubulações frigorígenas.

A solução está na integração entre engenheiros de climatização, arquitetos e projetistas estruturais desde a fase inicial da obra. Dessa forma, evita-se improviso na instalação, reduzindo custos e garantindo estética e funcionalidade.

Eficiência energética e sustentabilidade

A infraestrutura de ar condicionado deve ser planejada também sob o viés da eficiência energética. O uso de isolamento térmico em dutos, tubos de cobre com espessura adequada, ventiladores de alta eficiência e automação predial são medidas que reduzem o consumo de energia.

Além disso, a adoção de sistemas de recuperação de calor, sensores de presença e variadores de frequência contribui para uma operação mais sustentável.

Erros comuns em projetos de infraestrutura

• Falta de previsão de shafts adequados.
• Ausência de drenagem para condensado em pontos estratégicos.
• Dimensionamento incorreto de tubulações frigorígenas.
• Interferência entre elétrica, hidráulica e climatização.
• Desconsiderar normas de acessibilidade e manutenção.

Esses erros podem comprometer toda a operação do sistema, gerando retrabalhos e custos adicionais significativos.

Aplicações corporativas e industriais

Em empreendimentos corporativos, a infraestrutura precisa considerar flexibilidade, já que layouts de escritórios mudam com frequência. Por isso, recomenda-se o uso de sistemas VRF e dutados.

Em indústrias, hospitais e shopping centers, os sistemas de grande porte, como chillers, exigem infraestrutura robusta, com redundância de bombas, torres de resfriamento e sistemas de pressurização.

Automação predial no projeto de infraestrutura

A automação é parte integrante do projeto moderno. Ela permite:

• Monitoramento remoto de temperatura, pressão e consumo.
• Controle de unidades internas por zonas.
• Integração com sistemas de incêndio e segurança.
• Relatórios de manutenção preditiva.

Assim, a automação aumenta a eficiência energética e prolonga a vida útil dos equipamentos.

Benefícios de um projeto bem elaborado

• Eficiência energética com redução de até 30% no consumo.
• Conforto térmico com distribuição uniforme do ar.
• Redução de custos com manutenção preventiva facilitada.
• Segurança operacional em conformidade com normas técnicas.
• Valorização do imóvel, especialmente em empreendimentos corporativos e comerciais.

Considerações Finais – Projeto de Infraestrutura de Ar Condicionado

O projeto de infraestrutura de ar condicionado é indispensável para o sucesso de sistemas HVAC em edificações de qualquer porte. Ele garante integração entre arquitetura, elétrica, hidráulica e automação, além de eficiência energética e segurança operacional.

Empresas especializadas entregam soluções de alta performance, reduzindo custos e garantindo conformidade técnica. Ao investir em planejamento, o cliente obtém ambientes confortáveis, saudáveis e preparados para demandas futuras.

Para aprofundar o tema e conhecer soluções completas, veja também nossa seção sobre projeto para ar condicionado, com orientações práticas para gestores, engenheiros e arquitetos.

FAQ – Perguntas Frequentes sobre Projeto de Infraestrutura de Ar Condicionado

1. O que é considerado infraestrutura de ar condicionado?

São os elementos técnicos necessários para instalação do sistema HVAC, incluindo tubulações, dutos, rede elétrica, drenagem e shafts.

2. Qual a diferença entre projeto executivo e infraestrutura?

O executivo detalha cálculos e dimensionamentos. A infraestrutura trata dos elementos construtivos que suportam a instalação.

3. Preciso prever infraestrutura em residências?

Sim. Mesmo sistemas splits necessitam de pontos elétricos, drenos e tubulações adequados para operação correta.

4. Quais normas regem os projetos de infraestrutura?

No Brasil, a NBR 16401 e outras normas da ABNT, além das referências internacionais da ASHRAE.

5. Como a automação influencia a infraestrutura?

Ela exige previsão de cabeamento e integração com sensores e controladores, permitindo monitoramento remoto e eficiência energética.

6. Qual o erro mais comum nesses projetos?

A falta de compatibilização com arquitetura e estrutura, que pode inviabilizar a instalação ou gerar retrabalhos.
