Projeto de Sistema de Exaustão Industrial: Soluções Técnicas de Climatização
Projeto de sistema de exaustão industrial eficiente, econômica e sustentável. Conheça as soluções técnicas de exaustão da OBRAP Engenharia de Climatização.
Galeria
Soluções Técnicas de Climatização – Projeto de Sistema de Exaustão Industrial.
O projeto de sistema de exaustão industrial é uma das etapas mais estratégicas na engenharia de climatização. Sua função é garantir a remoção adequada de poluentes, vapores, gases e partículas presentes em ambientes fabris, assegurando a qualidade do ar, a segurança ocupacional e a conformidade com normas ambientais e trabalhistas.
Ao contrário de sistemas improvisados, um projeto bem elaborado considera cálculos de vazão, seleção de exaustores centrífugos ou axiais, definição da rede de dutos, posicionamento de captores e integração com sistemas HVAC. Além disso, avalia fatores como eficiência energética, manutenção preventiva e automação predial, que otimizam custos e aumentam a durabilidade dos equipamentos.
Este artigo apresenta, em profundidade, todas as etapas, normas aplicáveis, benefícios e soluções modernas relacionadas ao projeto de sistema de exaustão industrial, destacando como a OBRAP Engenharia de Climatização se posiciona como referência nesse segmento.
Importância do projeto de sistema de exaustão industrial
O projeto de sistema de exaustão industrial é essencial para manter ambientes de trabalho seguros, confortáveis e produtivos. Ele atua diretamente na redução de contaminantes do ar, evitando riscos de intoxicação, explosões e insalubridade.
Além disso, garante conformidade com normas trabalhistas, reduzindo passivos jurídicos e atendendo às exigências de órgãos fiscalizadores. Outro ponto relevante é o impacto positivo na produtividade: trabalhadores expostos a ar limpo e temperaturas adequadas apresentam maior desempenho e menor absenteísmo.
Portanto, o projeto de exaustão industrial é não apenas uma exigência legal, mas também uma medida estratégica para sustentabilidade e eficiência operacional.
Normas técnicas aplicáveis
O desenvolvimento de projetos de exaustão industrial deve obedecer a normas nacionais e internacionais.
- NBR 16401 (ABNT): trata de sistemas de climatização e ventilação em edificações.
- NBR 14518: define critérios para ventilação em cozinhas profissionais, aplicável a sistemas industriais semelhantes.
- NBR 7256: estabelece requisitos de ventilação em ambientes críticos, podendo ser adaptada para uso industrial.
- NR-15 (MTE): regulamenta limites de tolerância à exposição de agentes insalubres.
- ASHRAE 62.1: referência internacional para ventilação e qualidade do ar interior.
Cumprir essas normas assegura desempenho, segurança e conformidade legal para o empreendimento.
Etapas de elaboração do projeto
Levantamento preliminar
Inclui análise de processos industriais, identificação de fontes de calor, gases, vapores ou partículas e mapeamento da ocupação dos ambientes.
Cálculo de vazão
Define a quantidade de ar a ser extraída por hora, considerando número de renovações necessárias e limites normativos.

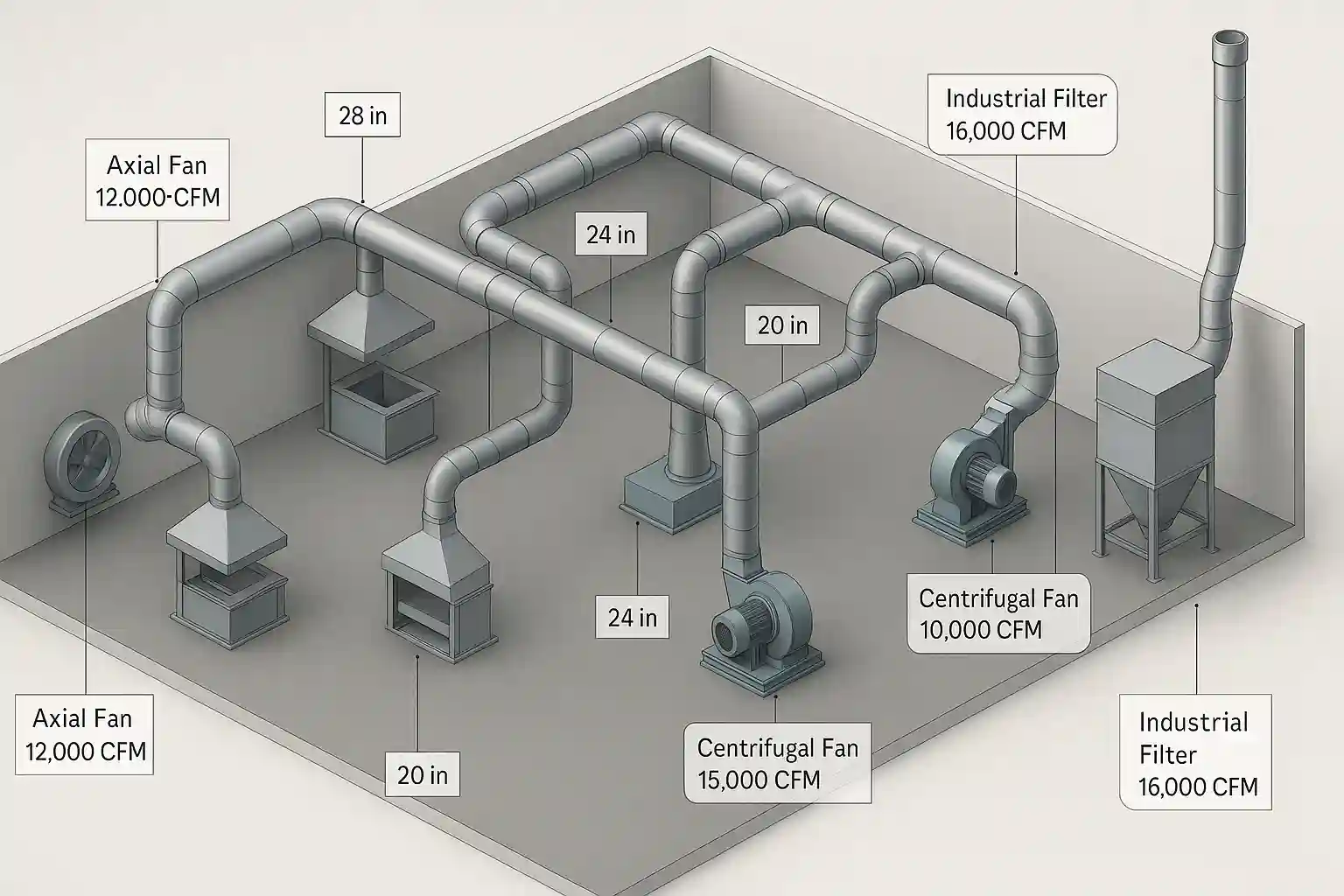

Seleção dos exaustores
Abrange a escolha entre exaustores axiais, centrífugos ou de alta pressão, conforme a aplicação e a pressão estática requerida.
Dimensionamento da rede de dutos
Prevê seções, trajetos e velocidades do ar para reduzir perdas de carga e manter eficiência.
Integração com automação
Inclui sensores de gases e fumaça, permitindo o acionamento automático dos exaustores conforme demanda.
Tipos de sistemas de exaustão industrial
Os sistemas de exaustão industrial variam conforme a necessidade.

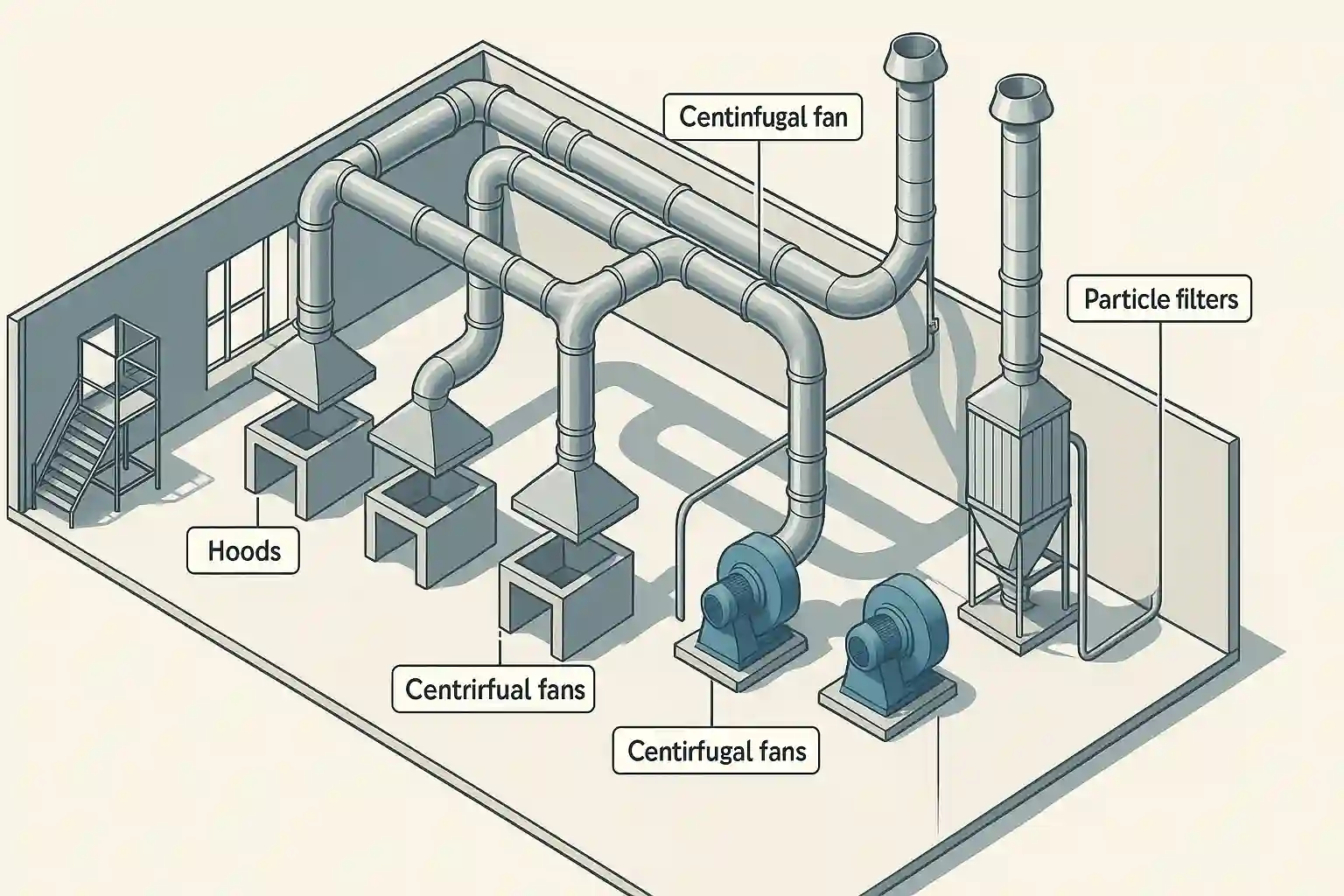

Exaustão localizada
Remove contaminantes diretamente na fonte, utilizando captores e coifas.
Exaustão geral diluidora
Promove a renovação do ar de todo o ambiente, diluindo a concentração de poluentes.
Exaustão combinada
Integra captores localizados com sistemas gerais, oferecendo maior eficiência.
É nesse ponto que alternativas como o projeto de ar condicionado central podem ser consideradas em conjunto, assegurando equilíbrio entre insuflamento e extração.
Exaustão de emergência
Projetada para situações críticas, como incêndios ou vazamentos tóxicos, utilizando sistemas de alta potência.
Comparação entre sistemas de exaustão industrial
| Sistema | Aplicação | Eficiência | Consumo Energético | Custo Inicial |
|---|---|---|---|---|
| Localizada | Processos químicos e metalúrgicos | Alta | Médio | Médio |
| Geral Diluidora | Galpões e armazéns | Média | Alto | Médio/Alto |
| Combinada | Indústrias complexas | Muito Alta | Médio | Alto |
| Emergência | Áreas críticas | Alta | Alto | Alto |
Qualidade do ar e segurança ocupacional
Um projeto de exaustão industrial deve garantir a manutenção da qualidade do ar interior (IAQ), reduzindo riscos de doenças respiratórias, intoxicações e explosões. Isso é feito por meio de:
- Monitoramento contínuo de CO, CO₂ e VOCs.
- Instalação de sensores em áreas críticas.
- Uso de filtros adequados em dutos de extração.
- Controle de umidade relativa para evitar corrosão.
Essas medidas asseguram ambientes mais seguros e produtivos.

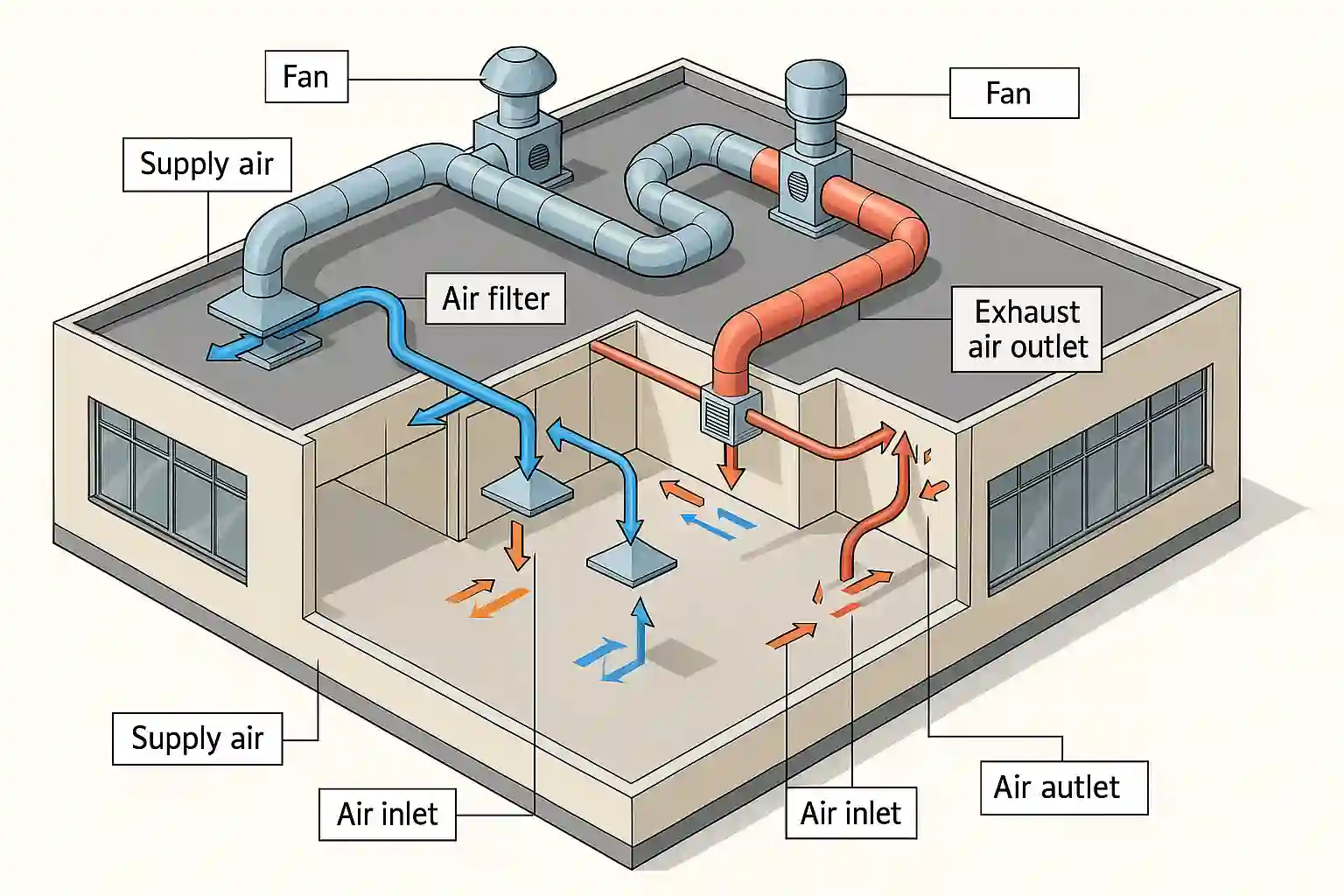

Integração com sistemas HVAC
O sistema de exaustão deve operar em sincronia com insufladores e unidades de tratamento de ar, mantendo equilíbrio de pressão e temperatura.
Nos setores industriais modernos, a integração com HVAC garante que a remoção de poluentes não comprometa o conforto térmico nem aumente o consumo energético. Além disso, permite reaproveitamento de calor em processos específicos.
Sustentabilidade e eficiência energética
Projetos de exaustão industrial precisam conciliar eficiência e sustentabilidade. Algumas soluções aplicáveis incluem:
- Exaustores com motores de alta eficiência (IE3 e IE4).
- Uso de inversores de frequência para regular a rotação.
- Recuperadores de energia para pré-aquecimento de ar externo.
- Integração com sistemas fotovoltaicos.
Essas práticas reduzem custos e ajudam a conquistar certificações ambientais, como ISO 14001 e LEED.
Manutenção preventiva planejada
A manutenção deve estar prevista desde o projeto, incluindo:
- Acesso facilitado a exaustores e dutos.
- Inspeção periódica de correias, pás e rotores.
- Monitoramento de vibração e ruídos.
- Limpeza programada de filtros e captores.
Isso assegura confiabilidade e prolonga a vida útil do sistema.
Aplicações práticas do projeto
O projeto de sistema de exaustão industrial pode ser aplicado em diferentes setores.
Indústria química
Controla vapores tóxicos e inflamáveis.
Indústria metalúrgica
Remove fumos metálicos e calor intenso.
Cozinhas industriais
Elimina fumaça e odores, conforme normas sanitárias.
Estacionamentos subterrâneos
Exaure monóxido de carbono com sensores automáticos.
Hospitais e laboratórios
Garante biossegurança, evitando contaminações cruzadas.
O papel da OBRAP Engenharia de Climatização
A OBRAP Engenharia de Climatização é especializada em projetos de sistemas de exaustão industrial, oferecendo soluções completas e personalizadas. Seu trabalho inclui:
- Estudos preliminares detalhados.
- Cálculos de vazão e simulações computacionais.
- Projetos executivos completos.
- Integração com sistemas HVAC e automação.
- Acompanhamento técnico durante implantação.
Com experiência consolidada, a OBRAP garante desempenho, conformidade normativa e soluções sustentáveis para cada cliente.
