Guia Técnico Completo – Ar Condicionado Split Dimensionamento
O ar condicionado split é hoje uma das soluções mais adotadas em residências, escritórios e estabelecimentos comerciais, devido à sua eficiência, baixo nível de ruído e flexibilidade de instalação. No entanto, o desempenho de um sistema split está diretamente relacionado ao dimensionamento correto. O processo de dimensionamento considera diversos fatores, como área do ambiente, altura do pé-direito, número de ocupantes, carga térmica gerada por equipamentos e incidência solar. Um erro nesse cálculo pode levar a problemas de subdimensionamento, onde o equipamento não atende à demanda de refrigeração, ou superdimensionamento, resultando em desperdício de energia e aumento de custos operacionais.
Neste artigo técnico, desenvolvido pela OBRAP Engenharia de Climatização, você terá acesso a uma análise detalhada sobre o dimensionamento de ar condicionado split, entendendo desde conceitos básicos até aplicações avançadas, com exemplos práticos, tabelas técnicas, normas de referência e orientações de projeto alinhadas às melhores práticas de engenharia de climatização.
Conceito de Dimensionamento
O dimensionamento de ar condicionado split consiste em calcular a carga térmica de um ambiente para determinar a capacidade em BTUs necessária ao correto funcionamento do sistema. A carga térmica inclui calor sensível (variação de temperatura do ar) e calor latente (umidade presente no ambiente).
Quando o cálculo é preciso, o sistema HVAC garante eficiência energética, conforto térmico e maior durabilidade dos equipamentos. Isso é indispensável para projetos residenciais, comerciais e corporativos, onde o controle de temperatura e umidade impacta diretamente a produtividade e a qualidade de vida dos usuários.

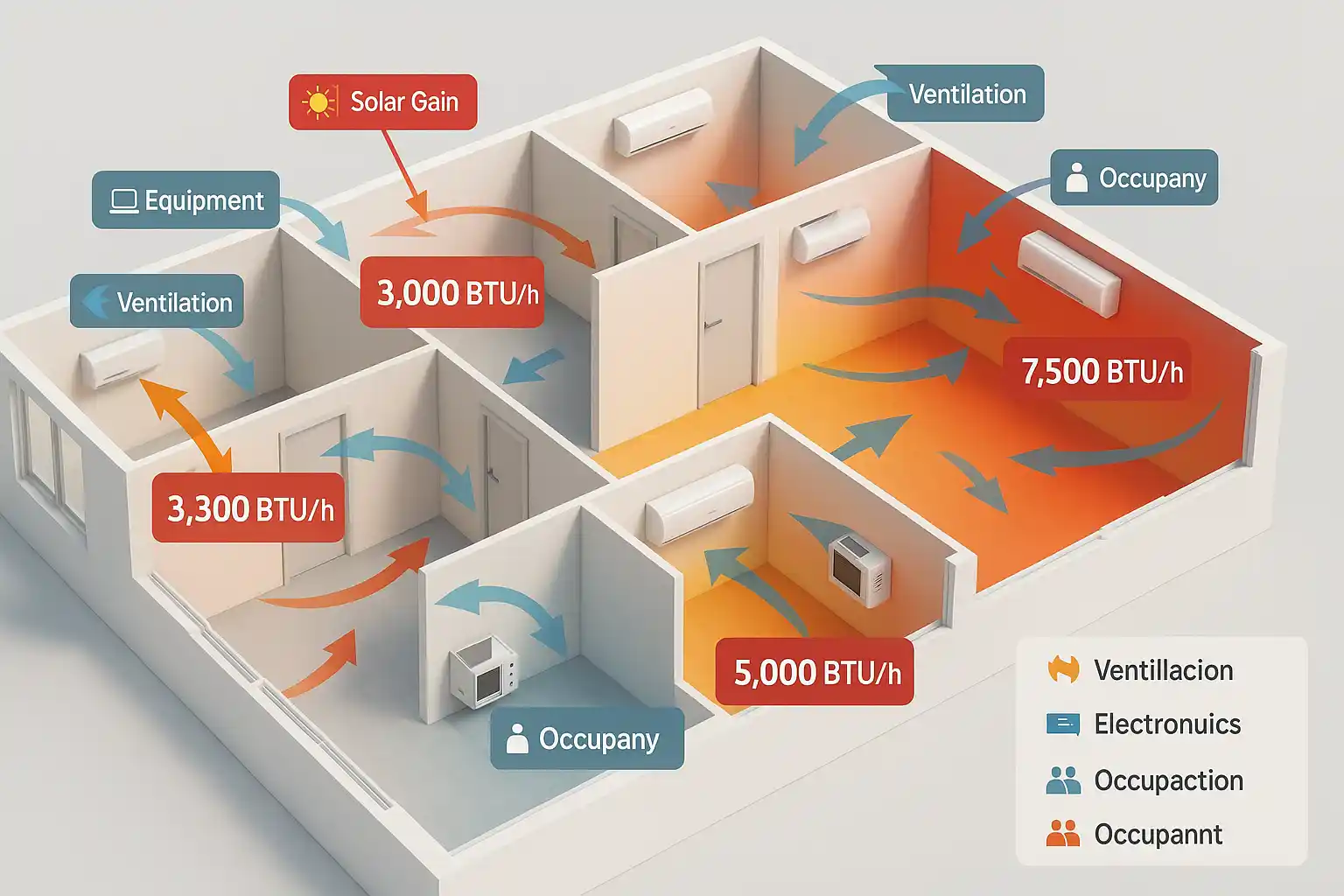

Fatores que Influenciam o Dimensionamento
O dimensionamento de ar condicionado split não deve ser feito apenas com base na área do ambiente. Os principais fatores considerados são:
- Área em m² – quanto maior a área, maior a capacidade em BTUs.
- Altura do pé-direito – ambientes com pé-direito acima de 2,80 m exigem correção.
- Número de pessoas – cada ocupante adiciona calor metabólico ao ambiente.
- Carga de equipamentos – computadores, televisores e máquinas aumentam a carga térmica.
- Iluminação – lâmpadas e refletores elevam a temperatura interna.
- Orientação solar – ambientes voltados para o oeste ou norte recebem mais calor.
- Isolamento térmico – paredes, vidros e telhados impactam diretamente na troca térmica.
Esses parâmetros determinam a escolha do equipamento mais adequado para cada ambiente.
Métodos de Cálculo
O dimensionamento pode ser feito de forma simplificada ou detalhada.
Método Simplificado
É baseado em regras práticas, geralmente utilizadas em ambientes residenciais de pequeno porte. A regra mais comum é aplicar entre 600 e 800 BTUs por metro quadrado, ajustando para ocupação e insolação.
Método Detalhado
Baseado em normas da ABNT e recomendações da ASHRAE, o método detalhado considera variáveis como calor latente, ventilação, insolação, iluminação e carga de equipamentos. Esse cálculo é feito por softwares especializados, garantindo alta precisão para projetos corporativos, industriais e hospitalares.
[projeto de infraestrutura de ar condicionado]

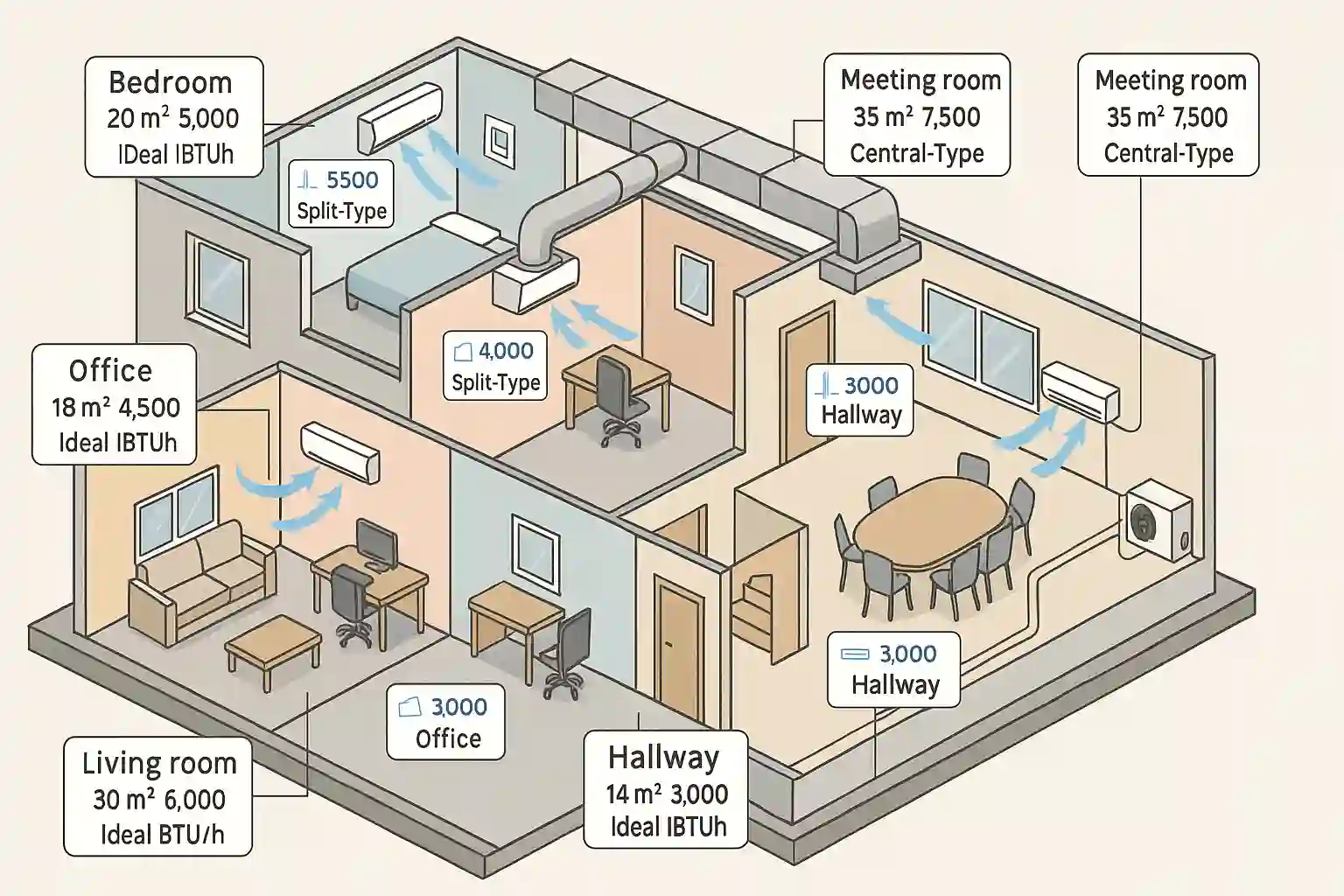

Dimensionamento Residencial
Em projetos residenciais, o objetivo principal é garantir conforto térmico aliado à eficiência energética. Para ambientes pequenos, o método simplificado pode ser aplicado com margem de segurança.
Exemplo prático:
- Quarto de 12 m² com duas pessoas = 12 × 800 + 600 BTUs adicionais = 9.200 BTUs.
- Nesse caso, um aparelho de 9.000 a 12.000 BTUs atende bem.
No entanto, em casas de alto padrão ou apartamentos com incidência solar elevada, recomenda-se aplicar o método detalhado para maior precisão.
Dimensionamento Comercial
Ambientes comerciais, como lojas, escritórios e restaurantes, exigem cálculos mais detalhados. O número de pessoas circulando, a iluminação artificial intensa e a utilização constante de equipamentos aumentam a carga térmica.
Um escritório de 50 m² com 10 pessoas e computadores ativos pode facilmente demandar um sistema acima de 48.000 BTUs, dependendo da insolação.
Por isso, sistemas multi-split ou VRF são frequentemente utilizados em projetos comerciais, garantindo flexibilidade e controle individual de temperatura.
Dimensionamento Industrial
Em ambientes industriais, o dimensionamento de ar condicionado split deve considerar calor de processo, equipamentos de grande porte e necessidade de renovação de ar.
Embora o split não seja o sistema mais comum nesse segmento, ele pode ser aplicado em áreas administrativas ou salas técnicas. Em áreas produtivas, sistemas VRF, chiller ou fan coil são mais indicados.
Normas Técnicas Aplicáveis
O dimensionamento deve obedecer às normas técnicas que regem o setor:
- ABNT NBR 16401 – estabelece parâmetros para sistemas de climatização.
- ASHRAE Fundamentals – referência internacional para cálculo de cargas térmicas.
- NR-15 e NR-17 – tratam de ergonomia e conforto ambiental.
Essas normas asseguram eficiência, qualidade do ar e conformidade legal aplicada no projeto de infraestraestrutura de ar condicionado.
Tabela Técnica de Dimensionamento
| Tipo de Ambiente | Área (m²) | Pessoas | BTUs Recomendados | Observações |
|---|---|---|---|---|
| Quarto pequeno | 10 – 15 | 1 – 2 | 9.000 – 12.000 | Ajustar insolação |
| Sala residencial | 20 – 30 | 3 – 4 | 18.000 – 24.000 | Considerar janelas grandes |
| Escritório | 30 – 50 | 6 – 10 | 36.000 – 60.000 | Equipamentos intensivos |
| Loja comercial | 40 – 80 | 10 – 15 | 48.000 – 80.000 | Forte iluminação |
| Sala técnica | Variável | Baixa | Conforme carga | Avaliar calor de equipamentos |
Softwares de Apoio
O uso de softwares é fundamental em projetos corporativos e industriais. Os mais utilizados são:
- Carrier HAP – dimensionamento detalhado com foco em carga térmica.
- Trane TRACE – ideal para projetos comerciais.
- Revit MEP – integrado ao BIM, facilita compatibilização.
- EnergyPlus – software gratuito para simulações energéticas.
Essas ferramentas permitem cálculos mais precisos, assegurando eficiência energética e conformidade normativa.
Erros Mais Comuns no Dimensionamento
Os principais erros cometidos são:
- Usar apenas cálculo simplificado em grandes projetos.
- Ignorar insolação e ventilação.
- Não considerar equipamentos e iluminação.
- Superdimensionar o sistema, gerando desperdício energético.
- Subdimensionar, comprometendo o conforto térmico.
A OBRAP Engenharia de Climatização atua evitando esses erros, assegurando projetos precisos e eficientes.
Benefícios de um Dimensionamento Correto
Um dimensionamento bem executado traz vantagens estratégicas:
- Maior eficiência energética.
- Conforto térmico garantido.
- Redução de custos operacionais.
- Maior durabilidade dos equipamentos.
- Conformidade com normas técnicas.
