Projeto Ar Condicionado Split: Soluções Técnicas de Climatização

Soluções Técnicas em Engenharia de Climatização.

O projeto de ar condicionado split é uma das soluções mais eficientes, discretas e acessíveis para climatização de ambientes residenciais, corporativos e comerciais. A popularização deste sistema se deve à sua instalação prática, baixo nível de ruído e boa eficiência energética. Neste artigo, vamos abordar todos os aspectos técnicos relevantes para engenheiros, arquitetos e projetistas que atuam na área de Engenharia de Climatização.

Conceito e Funcionamento do Sistema Split

O sistema split é composto por duas unidades: uma interna (evaporadora) e uma externa (condensadora), conectadas por tubulações de cobre e dreno. A unidade evaporadora fica dentro do ambiente climatizado, enquanto a condensadora é instalada externamente, dissipando o calor extraído do interior.

Esse tipo de sistema opera por meio do ciclo de compressão de vapor, utilizando gases refrigerantes ecologicamente corretos como o R-410A. Os modelos mais modernos contam com a tecnologia Inverter, que ajusta a velocidade do compressor de forma contínua, promovendo economia de energia e maior conforto térmico.

Etapas de um Projeto de Ar Condicionado Split

Um projeto técnico de climatização com sistema split deve seguir diversas etapas normativas e boas práticas da Engenharia de Climatização:

Levantamento Técnico do Ambiente

• Medição da área e volume dos ambientes.
• Verificação das cargas térmicas internas (pessoas, equipamentos, iluminação).
• Avaliação da orientação solar, insolação e ventilação natural.

Cálculo de Carga Térmica

• A carga térmica deve ser calculada com base na metodologia da ASHRAE ou pela NBR 16401. O objetivo é dimensionar corretamente a capacidade (em BTUs/h ou TR) do sistema split.

Seleção dos Equipamentos

• Escolha da capacidade adequada para cada ambiente.
• Definição do tipo de evaporadora (Hi-Wall, Cassete, Piso-teto, etc.).
• Escolha da tecnologia (Inverter, convencional, multisplit).

Localização das Unidades

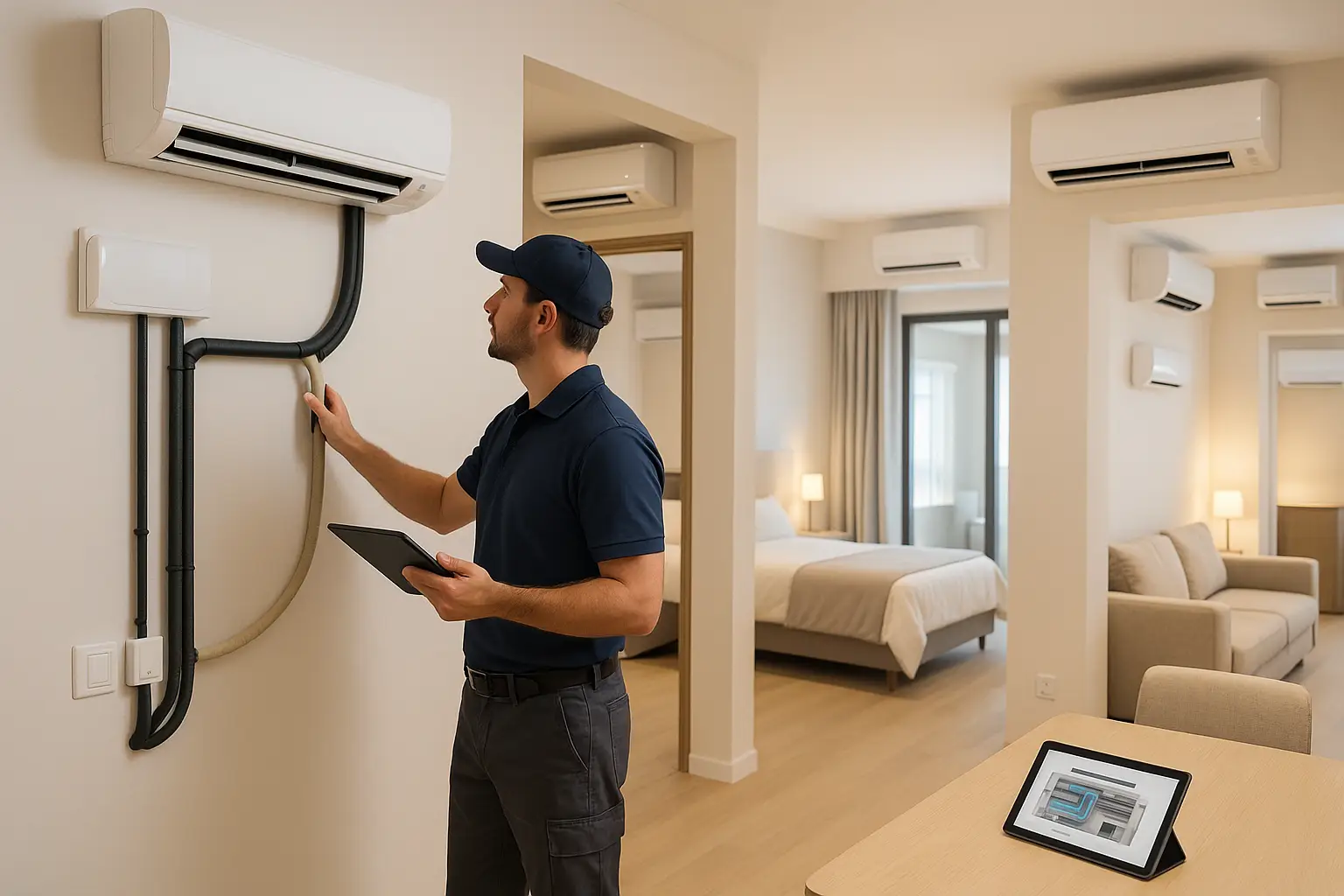

• Instalação da evaporadora em local central e livre de obstruções.

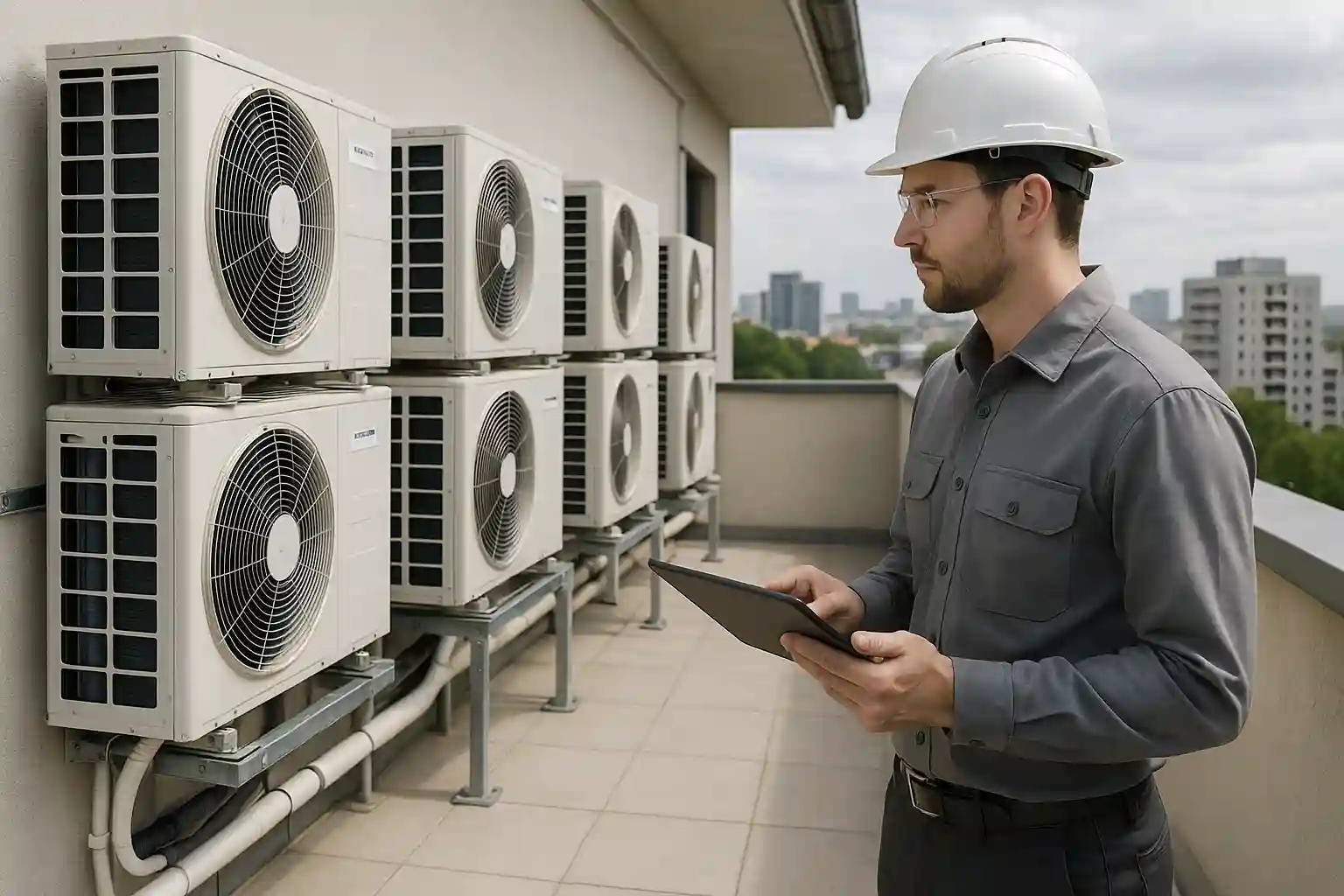

• Posicionamento da condensadora com boa ventilação e fácil manutenção.

Infraestrutura e Instalação

• Dimensionamento das tubulações frigorígenas.
• Instalação do dreno com sifão e queda adequada.
• Previsão de pontos elétricos com disjuntores dedicados.

Tabela Técnica: Tipos de Sistemas Split e Aplicações

Sistema	Aplicação Comum	Eficiência Energética	Nível de Ruído	Custo Inicial
Split Hi-Wall	Dormitórios, salas, escritórios pequenos	Alta	Baixo	Baixo
Multi Split	Apartamentos com vários ambientes	Alta	Baixo	Médio
Cassete	Ambientes com forro de gesso	Alta	Muito Baixo	Médio/Alto
Split Piso-Teto	Lojas, salas amplas, restaurantes	Média/Alta	Médio	Médio
Split Duto (Dutado)	Ambientes de alto padrão e integração	Alta	Muito Baixo	Alto

Integração com Arquitetura e Automação

Um diferencial importante em projetos residenciais é a integração dos splits com o layout arquitetônico e com sistemas de automação predial. O engenheiro pode prever nichos para evaporadoras, prever forros rebaixados para splits tipo cassete e integrar o sistema ao controle de temperatura inteligente por Wi-Fi.

Sustentabilidade e Eficiência Energética

Projetos modernos de ar condicionado split devem considerar o uso de equipamentos com selo Procel A, tecnologia Inverter e gases com menor impacto ambiental. Além disso, boas práticas como isolamento térmico, proteção solar em vidros e ventilação cruzada natural contribuem para a redução da carga térmica e consumo de energia.

Calcular Carga Térmica de Ar Condicionado

É imprescindível a realização de cálculos precisos da carga térmica para evitar subdimensionamento ou superdimensionamento dos equipamentos. O calcular carga térmica de ar condicionado garante um dimensionamento eficiente e econômico, considerando todas as variáveis técnicas do ambiente.

Cuidados Técnicos e Erros a Evitar

Instalações Mal Dimensionadas

O erro mais comum é o uso de “regra de bolso” (600 BTU/m²) sem considerar carga térmica real. Isso pode gerar consumo excessivo, desconforto térmico e falhas.

Má Instalação do Dreno

O dreno deve possuir declividade adequada, sifão para evitar odores e acesso para limpeza. Instalações mal feitas causam vazamentos e mofo.

Falta de Isolamento Térmico

Tanto as tubulações como os ambientes devem contar com materiais isolantes térmicos eficientes para garantir performance.

Ausência de Projeto Executivo

A ausência de projeto detalhado causa retrabalhos, interferências e aumenta o custo da obra.

Vantagens do Projeto Split

• Baixo custo inicial e manutenção simplificada.
• Flexibilidade de instalação em ambientes isolados.
• Redução significativa de ruído interno.
• Possibilidade de controle remoto e automação residencial.
• Diversas opções estéticas e de potência.

Conformidade com Normas Técnicas

O engenheiro responsável deve seguir:

• NBR 16401 – Requisitos de desempenho de sistemas HVAC.
• NBR 5410 – Instalações elétricas.
• ASHRAE Handbook – Fundamentals.
• Manual dos fabricantes e guias técnicos complementares.

Contribuição da OBRAP Engenharia

A OBRAP Engenharia de Climatização atua no desenvolvimento de projetos personalizados de ar condicionado split para apartamentos, sempre com foco em desempenho, conforto térmico e economia de energia. Nossa equipe de engenheiros especializados realiza análise de carga térmica, compatibilização com arquitetura, detalhamento de infraestrutura e especificações completas de instalação.

Cálculo de Carga Térmica para Ar Condicionado

Se você está em fase de planejamento, consulte nossos engenheiros para elaborar o cálculo de carga térmica para ar condicionado do seu apartamento com precisão técnica e desempenho garantido.

Considerações Finais – Projeto Ar Condicionado Split

Projetar um sistema de ar condicionado split em apartamentos exige mais do que apenas escolher um modelo adequado. É necessário elaborar um projeto completo, respeitando normas técnicas, desempenho energético e integração com a arquitetura. A OBRAP Engenharia é referência na elaboração de projetos HVAC com foco em eficiência, estética e confiabilidade. Fale conosco e leve conforto térmico e performance ao seu ambiente residencial.

FAQ – Perguntas Frequentes sobre Projeto Ar Condicionado Split

1. Qual a principal vantagem do projeto de ar condicionado split em apartamentos?

A principal vantagem é a flexibilidade de instalação e o baixo nível de ruído, ideal para ambientes residenciais.

2. O sistema split pode ser instalado em qualquer ambiente de um apartamento?

Sim, desde que haja espaço adequado para a evaporadora e condensadora, além da infraestrutura compatível.

3. Qual a diferença entre split comum e split Inverter?

O Inverter ajusta a rotação do compressor conforme a necessidade, reduzindo o consumo de energia e mantendo temperatura estável.

4. A instalação precisa de projeto técnico?

Sim. Um projeto técnico assegura o correto dimensionamento, evita erros e garante maior durabilidade do sistema.

5. Como calcular a carga térmica corretamente?

O cálculo deve considerar área, pé-direito, incidência solar, número de pessoas e equipamentos eletrônicos. Evite usar apenas a “regra de bolso”.

6. Quais normas devem ser seguidas no projeto split?

As principais são a NBR 16401 (climatização), NBR 5410 (elétrica) e manuais técnicos dos fabricantes.
