Soluções Profissionais – Dimensionamento de Ar Condicionado.
O dimensionamento de ar condicionado é uma etapa crítica nos projetos de climatização, pois determina a capacidade, a configuração e o desempenho de sistemas HVAC em residências, edifícios corporativos, indústrias e hospitais. Mais do que um cálculo simples de potência, o dimensionamento envolve análise detalhada de cargas térmicas, ocupação, insolação, materiais construtivos e integração com dutos e ventilação.
Um dimensionamento inadequado pode gerar sérios problemas. Quando o sistema é superdimensionado, há desperdício de energia, aumento de custos e menor vida útil do equipamento. Quando é subdimensionado, não há conforto térmico, os aparelhos operam sobrecarregados e o consumo também se eleva. Portanto, o equilíbrio entre eficiência, conforto e economia depende diretamente de cálculos técnicos bem executados e conformidade com normas da ABNT e recomendações internacionais, como as da ASHRAE.
Neste artigo, vamos detalhar conceitos, métodos e práticas para o dimensionamento de ar condicionado, apresentando soluções que a OBRAP Engenharia de Climatização desenvolve em projetos executivos para clientes corporativos, gestores de obras e empreendimentos de alto padrão.
A Importância de Dimensionar com Precisão
O dimensionamento adequado é a base de um sistema de climatização eficiente. Ele assegura que a capacidade do equipamento esteja alinhada às necessidades térmicas reais do ambiente.
Quando o equipamento é maior do que o necessário, o ciclo de funcionamento é reduzido, aumentando o desgaste mecânico e a variação de temperatura no ambiente. Isso gera desconforto térmico e maior custo operacional. Quando o sistema é menor do que a demanda exige, o resultado é a sobrecarga constante, levando a falhas prematuras e maior consumo elétrico.
Portanto, o dimensionamento de ar condicionado garante conforto, eficiência energética, durabilidade do sistema e conformidade com normas técnicas.
Regulamentações e Normas Aplicáveis
Todo dimensionamento deve ser baseado em normas e recomendações.
- NBR 16401 (ABNT): trata de parâmetros de conforto térmico, qualidade do ar e eficiência energética.
- NBR 7256 (ABNT): específica para sistemas de climatização em estabelecimentos de saúde.
- NBR 5410 (ABNT): normas de instalações elétricas de baixa tensão, necessárias para sistemas de climatização.
- ASHRAE 55: define condições ambientais de conforto térmico.
- ASHRAE 62.1: estabelece requisitos de ventilação e qualidade do ar interior.
- ASHRAE Fundamentals: referência para cálculos de carga térmica, insolação e ganhos internos.
Seguir essas normas assegura desempenho eficiente, segurança operacional e atendimento a requisitos legais.
Etapas do Dimensionamento de Ar Condicionado
O processo é dividido em fases técnicas fundamentais.
Levantamento preliminar

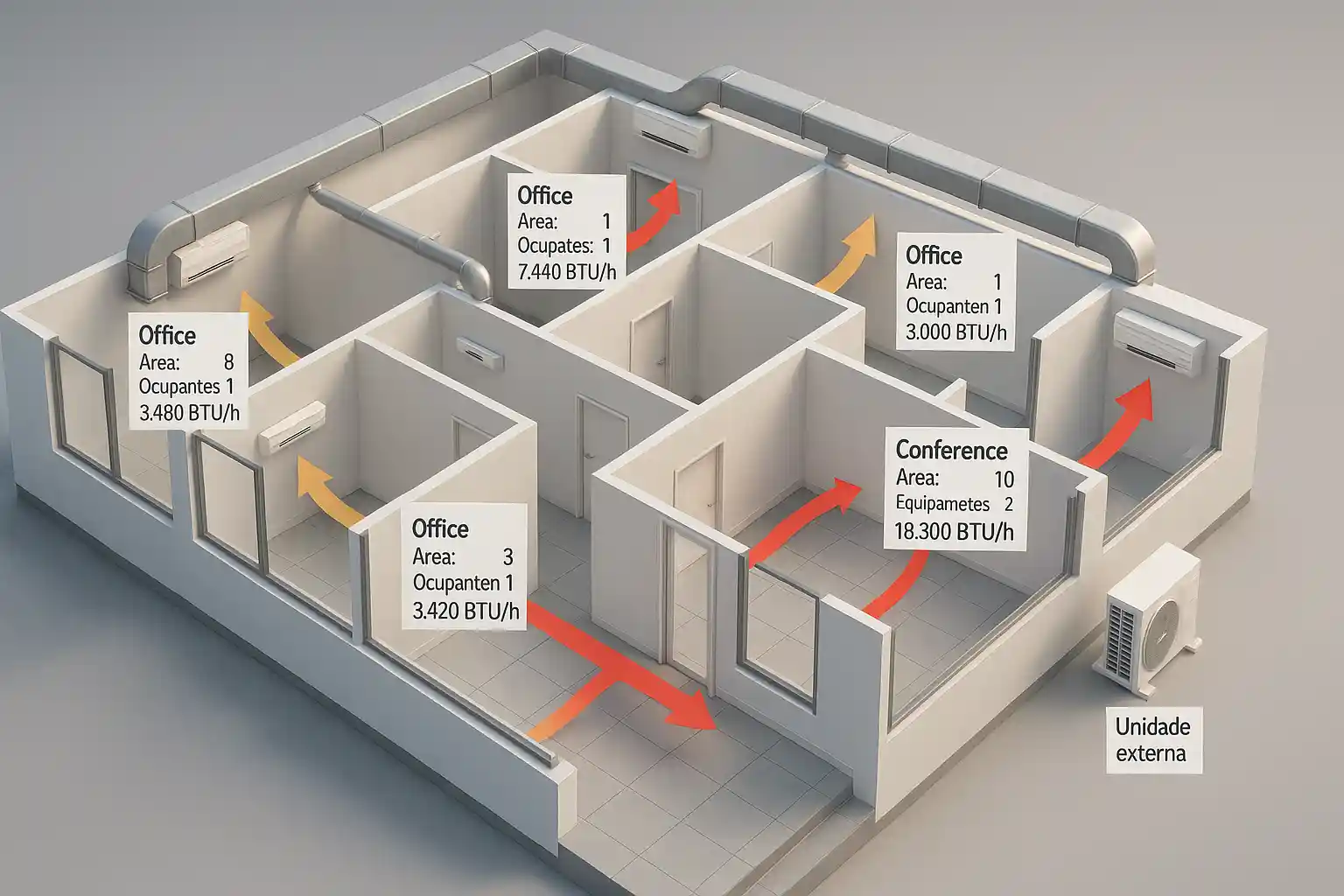

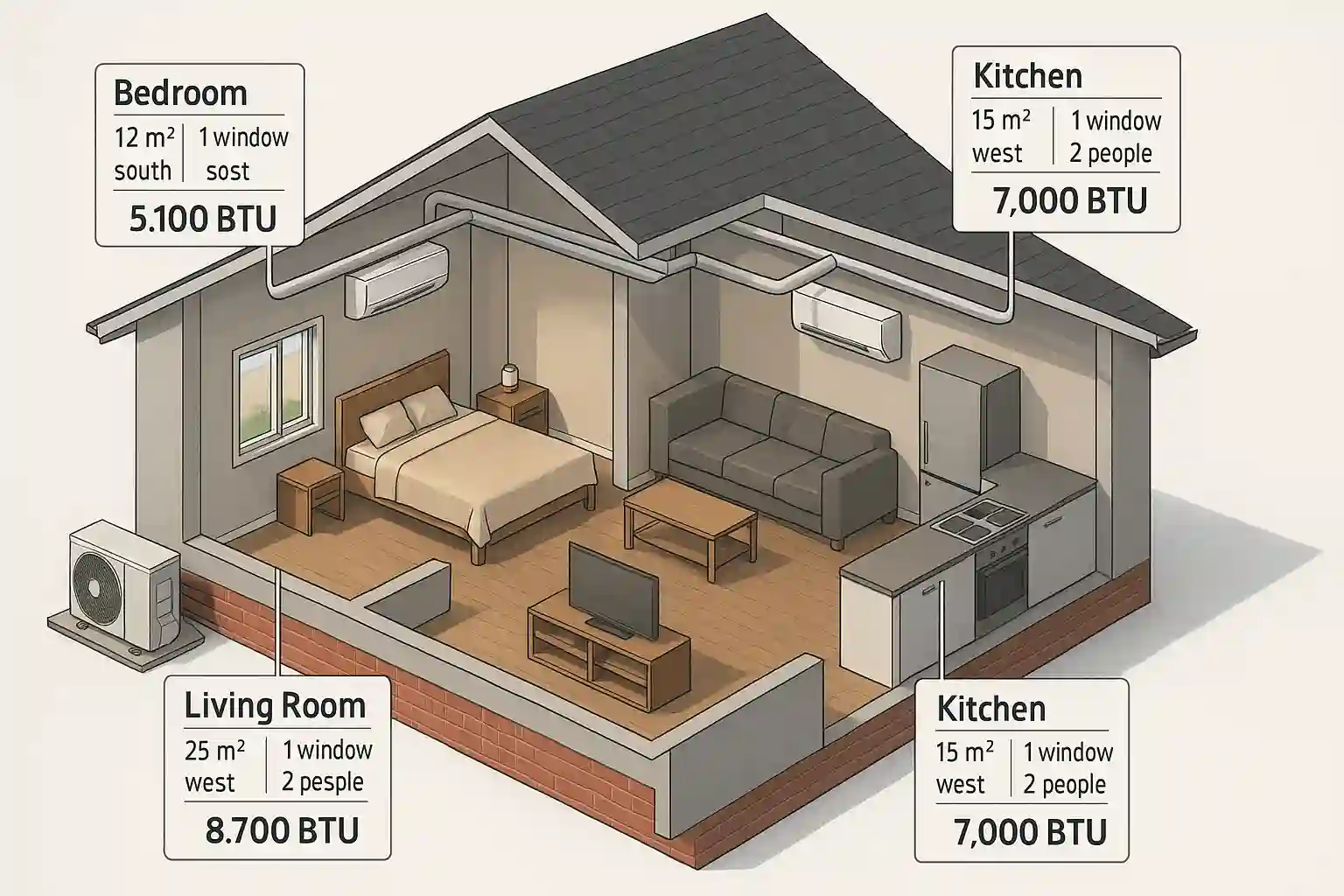

Envolve análise do projeto arquitetônico, identificação de áreas a climatizar, número de ocupantes, cargas internas de iluminação e equipamentos.
Cálculo da carga térmica
Etapa em que se identificam as fontes de calor, como radiação solar, calor dissipado por pessoas, aparelhos eletrônicos e infiltração de ar externo.
Escolha do sistema
Definição entre soluções como Split, Multi-Split, VRF, Chiller ou sistemas dutados, considerando eficiência energética, flexibilidade e custos.
Dimensionamento da rede de dutos
Cálculo da seção e do trajeto dos dutos para minimizar perdas de carga e ruídos.
Integração com automação
Previsão de sensores e sistemas de automação predial para maior eficiência.
Documentação executiva
Geração de plantas, memoriais técnicos e planilhas de cálculo, indispensáveis para execução.
Métodos de Cálculo
Existem diferentes metodologias para o dimensionamento de ar condicionado.
Método simplificado
Utiliza tabelas práticas, aplicável a pequenos ambientes residenciais.
Método por área
Baseado em estimativa de capacidade por metro quadrado. É útil em análises preliminares.
Método detalhado (ASHRAE)
Considera fatores como insolação, ganhos internos, ocupação e ventilação. É o mais preciso para projetos profissionais.
Um ponto essencial é integrar o cálculo com o cálculo térmico para ar condicionado, garantindo maior confiabilidade no resultado.
Fatores que Influenciam no Dimensionamento
Os cálculos dependem de múltiplas variáveis.
- Área e volume do ambiente.
- Orientação solar.
- Materiais construtivos.
- Taxa de ocupação.
- Carga de equipamentos e iluminação.
- Nível de isolamento térmico.
- Taxa de ventilação e renovação de ar.
A combinação desses fatores define a capacidade ideal.
Tabela de Comparação de Sistemas de Climatização
| Sistema | Aplicação | Eficiência | Custo Inicial | Flexibilidade |
|---|---|---|---|---|
| Split | Residências e escritórios pequenos | Alta | Baixo | Média |
| Multi-Split | Apartamentos e comércio | Alta | Médio | Alta |
| VRF | Edifícios corporativos | Muito Alta | Alto | Muito Alta |
| Chiller | Indústrias e hospitais | Alta | Muito Alto | Alta |
| Dutado | Residências de alto padrão | Alta | Alto | Média |
Benefícios do Dimensionamento Correto
O dimensionamento profissional assegura múltiplas vantagens:
- Maior eficiência energética.
- Conforto térmico estável.
- Redução de custos operacionais.
- Maior vida útil dos equipamentos.
- Sustentabilidade e conformidade normativa.
Integração com sistemas HVAC
O dimensionamento deve considerar integração com ventilação mecânica, pressurização de escadas, exaustão industrial e renovação de ar.
Em hospitais, a exigência é de ambientes com pressão positiva ou negativa, dependendo da função. Em indústrias, o sistema deve evitar contaminação cruzada. Já em escritórios, a prioridade é qualidade do ar e eficiência.
Sustentabilidade e Eficiência Energética
O dimensionamento moderno incorpora práticas sustentáveis:
- Seleção de equipamentos com selo Procel A.
- Utilização de VRF com recuperação de calor.
- Isolamentos térmicos adequados.
- Controle inteligente por automação predial.
- Integração com sistemas de energia solar.
Essas medidas reduzem custos e contribuem para certificações ambientais.
Previsão de manutenção
O projeto de dimensionamento deve prever pontos de manutenção preventiva.
- Espaços de acesso a filtros e serpentinas.
- Instalação de sensores de pressão e temperatura.
- Rotina de inspeções periódicas.
- Plano de substituição programada de peças críticas.
Essa prática aumenta confiabilidade e reduz custos corretivos.
Aplicações Práticas
O dimensionamento é essencial em diferentes tipos de empreendimentos.
Residenciais
Preferência por sistemas Split e Multi-Split.
Escritórios
Soluções com VRF e sistemas dutados.
Indústrias
Uso de chillers e climatizadores evaporativos.
Hospitais
Sistemas redundantes, filtros HEPA e controle de pressão diferencial.
Em estudos complementares, pode-se aplicar o cálculo de carga térmica para ar condicionado, especialmente em ambientes de alta complexidade.
O papel da OBRAP Engenharia de Climatização
A OBRAP Engenharia de Climatização é referência em projetos de dimensionamento de ar condicionado.
Oferece:
- Estudos preliminares e consultoria técnica.
- Cálculos de carga térmica detalhados.
- Seleção de sistemas HVAC adequados.
- Desenvolvimento de projetos em CAD e BIM.
- Acompanhamento da execução e comissionamento.
Com experiência consolidada, a empresa garante eficiência, inovação e sustentabilidade.
Considerações Finais – Dimensionamento de Ar Condicionado
O dimensionamento de ar condicionado é um processo indispensável para garantir conforto térmico, eficiência energética e longevidade dos sistemas HVAC. Ele vai muito além de cálculos simplificados, exigindo análise técnica detalhada e atendimento a normas específicas.
Ao integrar fatores arquitetônicos, ocupacionais e ambientais, é possível selecionar o sistema ideal, reduzir custos de operação e atender aos mais altos padrões de qualidade do ar interior.
A OBRAP Engenharia de Climatização se destaca como parceira estratégica nesse processo, oferecendo soluções completas, precisas e personalizadas. Para profissionais que desejam aprofundar o conhecimento, recomenda-se estudar métodos de [calculo termico para ar condicionado], que ampliam a precisão do dimensionamento em projetos complexos.
