Soluções em Engenharia de Climatização – Projeto de Chiller

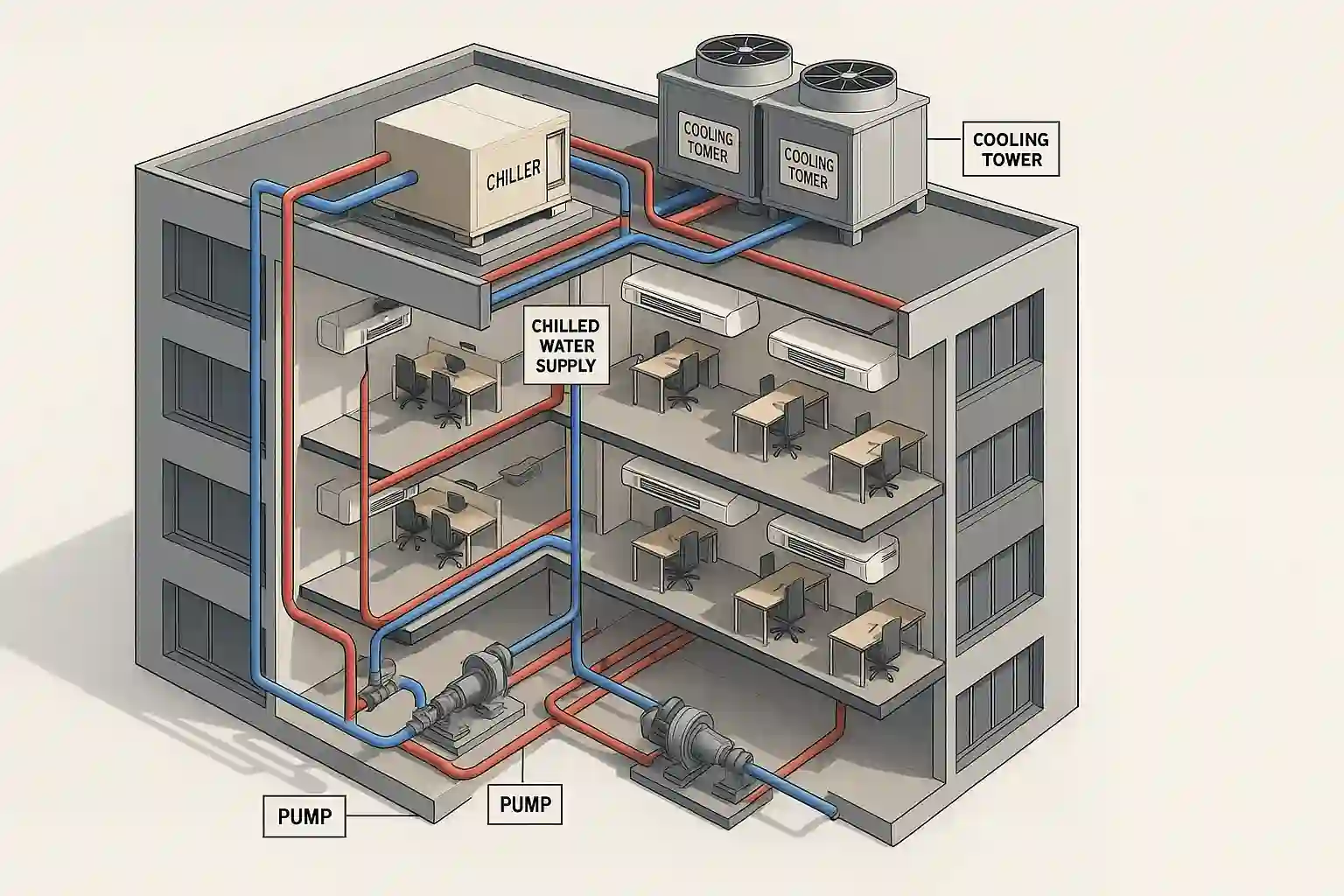

A busca por eficiência energética e conforto em sistemas de climatização exige projetos cada vez mais especializados. O projeto de chiller é um dos mais relevantes dentro da Engenharia de Climatização, sendo aplicado em edifícios comerciais, hospitais, shoppings, indústrias e empreendimentos de grande porte. Esses sistemas trabalham com a centralização da produção de água gelada, distribuída para diversas áreas através de tubulações e fan coils, garantindo flexibilidade, alto rendimento e controle preciso das condições ambientais.
Elaborar um projeto dessa natureza requer análise detalhada da carga térmica, escolha adequada de equipamentos, integração com automação predial e atendimento às normas técnicas nacionais e internacionais. A OBRAP Engenharia de Climatização desenvolve soluções completas, desde estudos preliminares até projetos executivos, unindo conhecimento técnico e inovação.
Neste artigo, exploraremos em profundidade todas as etapas, componentes e aplicações de um projeto de chiller, destacando vantagens, desafios e boas práticas que asseguram desempenho superior e economia operacional.
Importância do Projeto de Chiller na Engenharia de Climatização
O projeto de chiller é fundamental em empreendimentos de grande porte, pois garante climatização centralizada, redução de custos operacionais e confiabilidade. Sua aplicação exige estudos técnicos detalhados e integração multidisciplinar para atender às necessidades específicas.
O dimensionamento adequado proporciona eficiência energética, maior vida útil dos equipamentos e conformidade com padrões ambientais. Dessa forma, torna-se indispensável na infraestrutura de prédios corporativos, hospitais e indústrias.
Etapas do Projeto de Chiller
Cada projeto de chiller passa por um conjunto de etapas que asseguram precisão técnica e resultados consistentes. Essas fases englobam desde estudos iniciais até a entrega da documentação executiva detalhada.
Estudo de Viabilidade Técnica
A fase inicial consiste em analisar a demanda do empreendimento, avaliando carga térmica, perfil de uso e viabilidade econômica. Nessa etapa, define-se se o chiller é a solução mais adequada.
Levantamento da Carga Térmica
Um dos pontos críticos é o cálculo preciso da carga térmica. Esse processo considera áreas de ocupação, materiais construtivos, iluminação, equipamentos eletrônicos e fluxo de pessoas para dimensionar corretamente a capacidade do sistema.
Seleção do Tipo de Chiller
Após a definição da carga térmica, realiza-se a escolha do tipo de chiller: condensação a ar ou a água. A decisão depende da disponibilidade de espaço, fontes de água e exigências de eficiência.
Projeto Executivo
O projeto executivo reúne todos os desenhos, memoriais técnicos, especificações de equipamentos, dimensionamento de tubulações e sistemas de automação. Essa documentação orienta a instalação e garante rastreabilidade técnica.
Tipos de Chillers e Suas Aplicações
Os chillers podem ser classificados conforme o tipo de condensação e aplicação. Cada modelo atende a requisitos específicos de eficiência, espaço e operação. A escolha correta impacta diretamente no desempenho.
Chiller com Condensação a Ar
Esse modelo é indicado para locais onde não há disponibilidade de água ou onde a economia em manutenção é prioridade. Geralmente instalado em áreas externas, exige espaço para circulação de ar.
Chiller com Condensação a Água
Utilizado em empreendimentos de maior porte, esse sistema oferece eficiência energética superior, mas demanda torres de resfriamento, bombas e infraestrutura hídrica. É comum em hospitais e indústrias de alta demanda.
Chillers Modulares
Projetados para expansão gradual, os chillers modulares são ideais em empreendimentos que preveem crescimento. Eles permitem flexibilidade no aumento da capacidade sem grandes alterações no sistema.
Vantagens do Projeto de Chiller
Um sistema bem projetado oferece benefícios técnicos e financeiros de grande relevância. Sua aplicação vai além do conforto, atingindo níveis de eficiência que impactam diretamente na operação do empreendimento.
- Eficiência energética elevada: Reduz custos de operação.
- Flexibilidade operacional: Possibilidade de atender múltiplas zonas com precisão.
- Confiabilidade: Redução de falhas com redundância integrada.
- Atendimento às normas: Conformidade com ASHRAE e NBRs.
- Valorização patrimonial: Empreendimentos com sistemas de climatização modernos possuem maior atratividade.
Integração com Automação Predial
A automação predial é parte essencial no projeto de chiller, pois garante monitoramento em tempo real e ajustes automáticos. A integração permite economia de energia e maior segurança operacional.
Sensores e controladores inteligentes possibilitam a regulação de setpoints, acionamento otimizado de bombas e compressores e comunicação com sistemas de supervisão. Essa sinergia entre climatização e automação fortalece a confiabilidade.
Dimensionamento Hidráulico e Elétrico
Um dos diferenciais de um projeto bem elaborado está no dimensionamento hidráulico e elétrico. Ambos asseguram que o sistema funcione com estabilidade, segurança e eficiência máxima.
Dimensionamento Hidráulico
Abrange cálculos de tubulações, bombas, válvulas e trocadores de calor. É essencial prever perda de carga, diâmetro de tubos e adequação de pressões para manter equilíbrio em toda a rede.
Dimensionamento Elétrico
Compreende especificações de cabos, disjuntores e painéis de comando. Deve prever fator de potência, correntes de partida e redundância de alimentação, garantindo proteção e confiabilidade para os equipamentos.
Normas Técnicas Aplicáveis
Todo projeto de chiller deve atender às normas nacionais e internacionais, assegurando qualidade, eficiência e segurança. Entre as mais relevantes estão:
- NBR 16401: Instalações de ar-condicionado.
- ASHRAE 90.1: Eficiência energética em sistemas de climatização.
- NBR 5410: Instalações elétricas de baixa tensão.
- ASHRAE 62.1: Qualidade do ar interno.
O cumprimento dessas normas evita falhas, multas e problemas técnicos futuros.
Tabela Comparativa de Tipos de Chillers
| Tipo de Chiller | Eficiência Energética | Custo Inicial | Manutenção | Aplicações Comuns |
|---|---|---|---|---|
| Condensação a Ar | Média | Médio | Baixa | Escritórios, shoppings, hospitais |
| Condensação a Água | Alta | Alto | Alta | Indústrias, hospitais, edifícios |
| Modular | Alta | Variável | Média | Expansão progressiva |
| Absorção | Muito Alta | Muito Alto | Alta | Projetos sustentáveis, indústrias |
Eficiência Energética em Projetos de Chiller
A eficiência é um dos pilares centrais do projeto. Para alcançar melhores resultados, adota-se variadores de frequência, recuperação de calor e controles eletrônicos inteligentes, reduzindo significativamente o consumo.
Além disso, estratégias como free cooling e uso de chillers de absorção em conjunto com energias renováveis elevam a sustentabilidade. A gestão de demanda evita picos de consumo e reduz tarifas.
Manutenção Preventiva e Preditiva
Para assegurar a longevidade dos sistemas, é indispensável um plano de manutenção robusto. A manutenção preventiva inclui inspeções periódicas, limpeza de serpentinas e verificação de bombas e válvulas.
A manutenção preditiva, por sua vez, faz uso de sensores, análise de vibração e monitoramento de parâmetros críticos para prever falhas. Essa prática reduz paradas inesperadas e prolonga a vida útil dos equipamentos.
Custos de Implantação e Operação
Os custos variam conforme porte, tipo de chiller e infraestrutura exigida. O investimento inicial pode ser elevado, mas o retorno ocorre a médio prazo, graças à economia operacional.
É importante considerar CAPEX (investimento inicial) e OPEX (custos de operação e manutenção). Projetos bem dimensionados garantem equilíbrio entre os dois, tornando-se economicamente viáveis e atrativos a longo prazo.
Aplicações Específicas de Chillers
Chillers são amplamente aplicados em diversos setores, cada qual com exigências distintas. O correto planejamento do projeto garante desempenho adaptado às necessidades de cada ambiente.
Hospitais
Exigem confiabilidade máxima e redundância. O sistema deve atender salas cirúrgicas, UTIs e laboratórios, com controle rigoroso de temperatura e umidade.
Indústrias
São comuns em processos produtivos que exigem resfriamento contínuo, como indústrias farmacêuticas, alimentícias e automotivas.
Shoppings e Escritórios
Visam conforto térmico de grandes fluxos de pessoas. Exigem flexibilidade de carga e controle automatizado.
Futuro dos Projetos de Chiller
O setor de climatização caminha para sistemas inteligentes, com IoT, inteligência artificial e análise de dados. Essas tecnologias permitem monitoramento avançado, autodiagnóstico e manutenção preditiva.
A tendência é que chillers cada vez mais sustentáveis e integrados a fontes renováveis ganhem espaço. A digitalização do setor impulsiona novos níveis de eficiência, confiabilidade e sustentabilidade.
