Projeto de Dreno de Ar Condicionado: Eficiência e Segurança

Planejamento Essencial para Eficiência e Segurança

O projeto de dreno de ar condicionado é uma etapa técnica e fundamental na concepção de sistemas HVAC. Quando mal dimensionado ou negligenciado, esse sistema pode causar infiltrações, proliferação de fungos e danos estruturais. Por isso, engenheiros e projetistas devem considerar criteriosamente o escoamento do condensado desde as fases iniciais do projeto. Neste artigo, você entenderá como projetar sistemas de dreno com eficiência, quais normas seguir, e os erros mais comuns a evitar.

O que é o sistema de dreno e qual sua função?

Todo equipamento de ar condicionado gera água condensada como resultado do resfriamento do ar. O sistema de dreno é responsável por coletar e conduzir essa água até um ponto adequado de descarte, evitando acúmulo nos ambientes.

Além de prevenir vazamentos, o dreno bem projetado impede mau cheiro, contaminações e comprometimento do forro ou estrutura do prédio. É parte vital dos sistemas HVAC e deve estar presente tanto em sistemas residenciais quanto em grandes instalações comerciais e industriais.

Normas técnicas e diretrizes para projeto de dreno

O projeto de dreno deve seguir requisitos definidos pela ABNT, como a NBR 16401 (Instalações de Ar Condicionado – Sistemas Centrais e Unitários) e a NBR 8160 (Sistemas Prediais de Esgoto Sanitário).

Essas normas exigem que:

• A tubulação tenha declividade mínima de 1%;
• Haja sifonamento (sifão) para evitar retorno de odores;
• O material seja compatível com o ambiente e resistente à água condensada;
• A descarga ocorra em locais adequados, como caixas sifonadas ou tanques.

Como dimensionar corretamente um dreno de ar condicionado

O dimensionamento depende de fatores como:

• Capacidade térmica do equipamento (BTUs);
• Tipo de unidade (evaporadora de alta, cassete, VRF);
• Quantidade de condensado gerado;
• Comprimento da tubulação e número de curvas.

A regra prática é: quanto maior a vazão de condensado, maior deve ser o diâmetro da tubulação. Recomenda-se:

• Ø 1/2″ para equipamentos até 18.000 BTUs;
• Ø 3/4″ para até 36.000 BTUs;
• Ø 1″ ou superior para sistemas maiores ou múltiplas unidades.

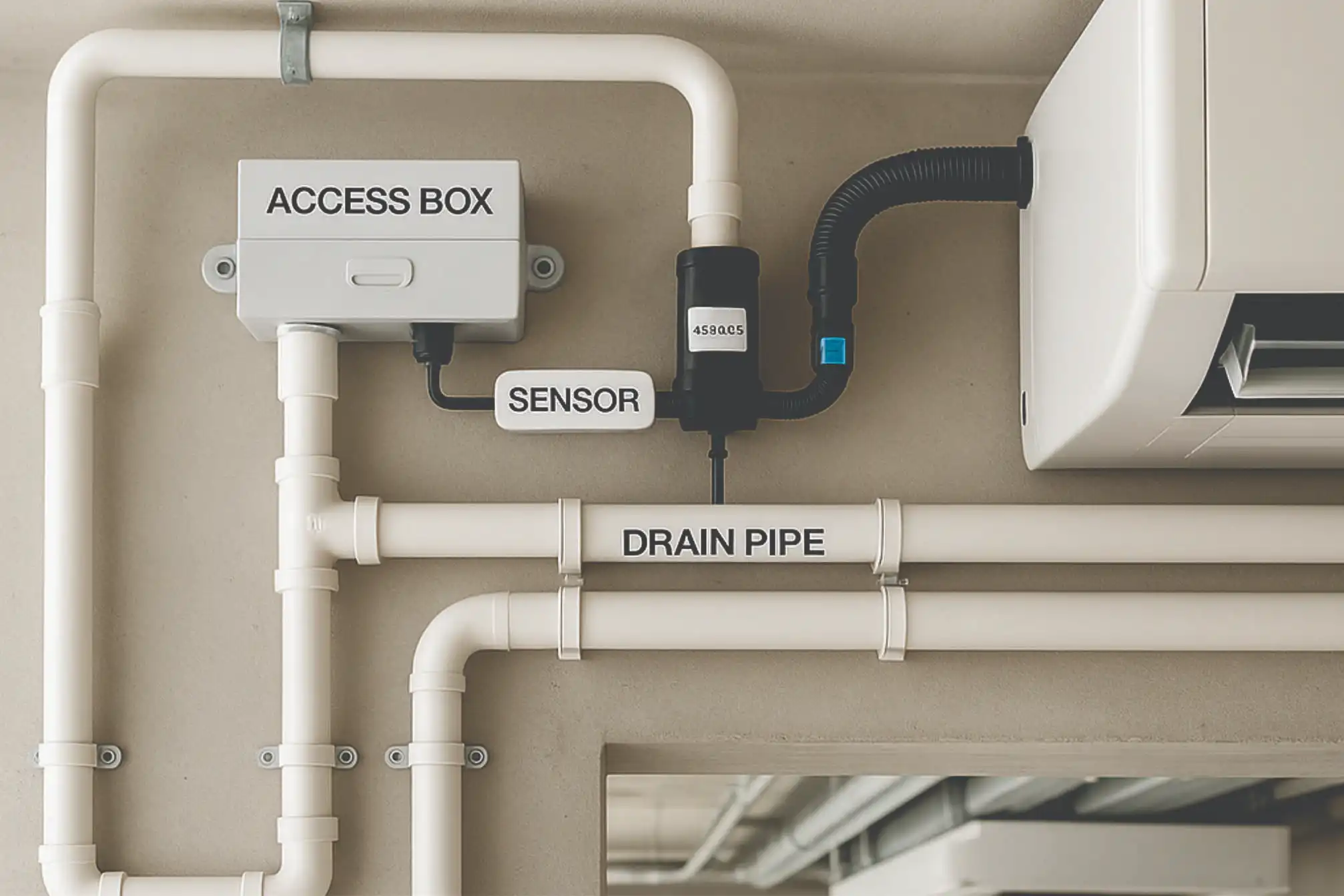

Lista técnica: principais componentes do sistema de dreno

• Tubulação de PVC ou CPVC;
• Sifão em formato de U;
• Conexões e curvas;
• Válvula de retenção (se necessário);
• Ponto de inspeção ou limpeza;
• Caixa coletora (em sistemas com múltiplas evaporadoras);
• Inclinação de 1% mínima ao longo da tubulação.

Integração com o projeto hidráulico e arquitetônico

O dreno deve ser compatibilizado com os projetos complementares. Isso inclui:

• Verificar se há shaft disponível para passagem das tubulações;
• Avaliar se o lançamento do dreno interfere na estrutura ou arquitetura;
• Alocar pontos de inspeção para manutenção preventiva;
• Prever rejuntes e isolamentos térmicos quando a tubulação cruzar áreas habitadas.

No caso de sistemas complexos, como VRF, a integração do dreno com calcular carga térmica de ar condicionado é importante para prever o funcionamento adequado das unidades em diferentes regimes.

Erros comuns no projeto de dreno

Engenheiros e instaladores devem evitar as falhas mais recorrentes:

• Tubulação sem inclinação suficiente;
• Ausência de sifão ou má execução do mesmo;
• Descarte em local inadequado (ralo seco, pia, caixa sem ventilação);
• Uso de materiais incompatíveis com água condensada;
• Falta de previsão de manutenção.

Além disso, o uso de bombas de dreno sem análise de viabilidade pode gerar ruídos e riscos de falha. Sempre que possível, priorize o escoamento por gravidade.

Boas práticas e recomendações

• Utilize curvas longas ao invés de cotovelos bruscos;
• Nunca conecte mais de duas evaporadoras em uma única tubulação sem caixa coletora;
• Evite drenos cruzando áreas críticas (como sobre forros de banheiros);
• Faça testes hidráulicos com água após instalação;
• Documente o sistema no projeto executivo com detalhes e pontos de manutenção;
• Relacione o projeto do dreno ao cálculo de carga térmica para ar condicionado para garantir a conformidade com o sistema como um todo.

Considerações Finais – Projeto de Dreno de Ar Condicionado

O projeto de dreno de ar condicionado é uma responsabilidade técnica que exige atenção, cálculo e integração com os demais sistemas da edificação. Sua negligência pode acarretar danos materiais e desconforto aos usuários.

Por isso, deve ser elaborado por engenheiros com experiência em sistemas HVAC, garantindo eficiência, durabilidade e segurança ao ambiente climatizado.

Para garantir uma climatização funcional e livre de problemas, contrate profissionais capacitados e invista em um projeto técnico completo, incluindo o correto dimensionamento do dreno, baseado nas normas técnicas vigentes.

E se deseja entender melhor como o projeto hidráulico de climatização deve ser integrado ao conforto térmico geral da edificação, veja também os tópicos sobre [calcular carga termica de ar condicionado] e [cálculo de carga térmica para ar condicionado] com exemplos práticos e aplicação real em projetos executivos.

FAQ – Perguntas Frequentes sobre Projeto de Dreno de Ar Condicionado

1. Posso usar qualquer tubo no dreno do ar condicionado?

Não. O ideal é usar PVC ou CPVC com declividade mínima e resistência à água condensada.

2. Qual a inclinação mínima recomendada para dreno?

A inclinação deve ser de no mínimo 1% para garantir o escoamento por gravidade.

3. Precisa de sifão no dreno do ar condicionado?

Sim. O sifão evita retorno de odores e deve ser instalado sempre que o dreno se conecta a redes sanitárias.

4. É possível interligar drenos de várias evaporadoras?

Sim, desde que seja utilizada uma caixa coletora e a tubulação seja dimensionada corretamente.

5. A bomba de dreno substitui a inclinação?

Não. Ela é uma exceção e só deve ser usada quando o escoamento por gravidade for inviável.

6. O projeto de dreno deve constar nas plantas?

Sim. Deve constar em planta baixa, cortes, memoriais e ser compatibilizado com os demais projetos técnicos.
