Climatização para Ambientes – Projeto de Exaustor Centrífugo
O projeto de exaustor centrífugo é um elemento essencial dentro da engenharia de climatização, pois garante a extração eficiente de ar viciado, contaminado ou com excesso de calor em ambientes corporativos, industriais, hospitalares e residenciais de médio e grande porte. Ao contrário de soluções improvisadas, que utilizam equipamentos subdimensionados ou mal instalados, um projeto bem elaborado assegura o funcionamento contínuo, a eficiência energética e a longevidade dos sistemas.
A função de um exaustor centrífugo vai além da simples renovação de ar: ele regula pressões internas, controla a qualidade do ar, auxilia em processos industriais e atua na manutenção da segurança de espaços críticos. Por esse motivo, o projeto técnico deve considerar normas da ABNT, recomendações da ASHRAE e requisitos de saúde ocupacional, além de prever manutenção preventiva e integração com sistemas de automação predial.
Neste artigo, apresentaremos uma análise técnica detalhada sobre todas as fases, benefícios e soluções envolvidas na elaboração de um projeto de exaustor centrífugo, destacando a expertise da OBRAP Engenharia de Climatização
Importância do projeto de exaustor centrífugo
O projeto de exaustor centrífugo garante a extração de ar de forma controlada, mantendo condições adequadas de conforto térmico e segurança. Ele é indispensável em cozinhas industriais, hospitais, laboratórios, indústrias químicas e estacionamentos subterrâneos, onde o acúmulo de gases pode comprometer a saúde dos usuários.
Além disso, o projeto assegura eficiência energética ao selecionar o tipo de exaustor correto para cada aplicação, evitando consumo excessivo e reduzindo custos operacionais. Outra vantagem é a integração com sistemas HVAC, permitindo que o exaustor trabalhe em sincronia com dutos de insuflamento, pressurização de escadas e ventilação cruzada.
Sem um projeto adequado, os riscos são elevados: ambientes insalubres, desconforto térmico, proliferação de contaminantes e até falhas em processos produtivos.
Normas técnicas aplicáveis
O projeto de exaustor centrífugo precisa atender a uma série de normas e recomendações. Entre as principais:
- NBR 16401 (ABNT): estabelece parâmetros de ventilação e qualidade do ar em edificações.
- NBR 14518: trata especificamente da ventilação em cozinhas profissionais.
- NBR 7256: define diretrizes para ventilação em estabelecimentos de saúde.
- ASHRAE 62.1: norma internacional de qualidade do ar interior.
- NR-15 (MTE): relacionada à exposição ocupacional a agentes insalubres.
O cumprimento dessas normas garante segurança, desempenho e conformidade legal, reduzindo riscos trabalhistas e ambientais.
Etapas do desenvolvimento do projeto
A elaboração de um projeto de exaustor centrífugo segue fases metodológicas que asseguram precisão e eficiência.
Levantamento preliminar
Envolve análise arquitetônica, levantamento de fontes de calor, gases ou contaminantes e definição de ocupação do espaço.
Cálculo da vazão necessária
Define a quantidade de ar a ser extraída por hora, com base em normas e parâmetros técnicos.
Seleção do exaustor centrífugo
Escolhe-se o modelo adequado (simples aspiração, dupla aspiração, acoplado a dutos, etc.), conforme aplicação e necessidade de pressão estática.
Dimensionamento dos dutos
Prevê o traçado da rede de exaustão, garantindo vazão, velocidade adequada e baixa perda de carga.
Integração com automação
Permite que o sistema seja monitorado em tempo real, ajustando vazões conforme demanda.
Tipos de exaustores centrífugos aplicados
Existem diferentes tipos de exaustores centrífugos, cada qual adequado a uma aplicação específica.
Exaustor centrífugo de simples aspiração
Mais comum em sistemas residenciais e pequenos comércios, indicado para volumes médios de ar.
Exaustor centrífugo de dupla aspiração
Utilizado em indústrias e hospitais, permite maior vazão com menor ruído e eficiência superior.
Exaustor plug fan
Projetado para integração em unidades de tratamento de ar (UTA), garantindo alta performance.
Exaustor industrial de alto desempenho
Indicado para processos pesados, como metalurgia e indústrias químicas, operando em altas pressões estáticas.
Aqui entra a importância de considerar soluções complementares, como o projeto de climatização hospitalar, onde exaustores específicos garantem biossegurança em ambientes críticos.
Comparação técnica entre exaustores centrífugos
| Tipo de Exaustor | Aplicação | Vazão de Ar | Eficiência Energética | Nível de Ruído |
|---|---|---|---|---|
| Simples Aspiração | Residências e comércios | Média | Alta | Médio |
| Dupla Aspiração | Hospitais e indústrias leves | Alta | Muito Alta | Baixo |
| Plug Fan | UTAs e edifícios corporativos | Alta | Alta | Médio |
| Industrial Pesado | Indústrias químicas e metalurgia | Muito Alta | Média | Alto |
Integração com sistemas HVAC
Os exaustores centrífugos são parte integrante dos sistemas HVAC, trabalhando em conjunto com insufladores, dutos de distribuição e unidades de tratamento de ar. Essa integração garante equilíbrio de pressões, eficiência energética e conforto térmico.
Nos edifícios corporativos, por exemplo, exaustores garantem a renovação de ar em áreas de grande ocupação, enquanto insufladores mantêm temperatura estável. Em hospitais, controlam o fluxo de ar em áreas críticas, assegurando pressurização positiva em salas limpas e negativa em laboratórios de isolamento.
Qualidade do ar interior e segurança
A função de um exaustor centrífugo está diretamente ligada à qualidade do ar interior (IAQ). Ele reduz concentrações de dióxido de carbono, remove partículas suspensas e controla a umidade. Em cozinhas industriais, elimina fumaça e odores, garantindo conforto e higiene.
Em estacionamentos subterrâneos, os exaustores são essenciais para a remoção de monóxido de carbono (CO), gás tóxico que pode causar acidentes graves. Por isso, sensores de CO são integrados aos sistemas, acionando exaustores conforme a concentração detectada.
Sustentabilidade e eficiência energética
Um projeto de exaustor centrífugo moderno deve priorizar sustentabilidade. Entre as soluções:
- Motores elétricos de alta eficiência (IE3 e IE4).
- Inversores de frequência para ajuste de rotação e economia de energia.
- Integração com energia fotovoltaica.
- Materiais recicláveis e dutos otimizados.
Essas medidas reduzem a pegada de carbono da edificação e os custos operacionais a longo prazo.

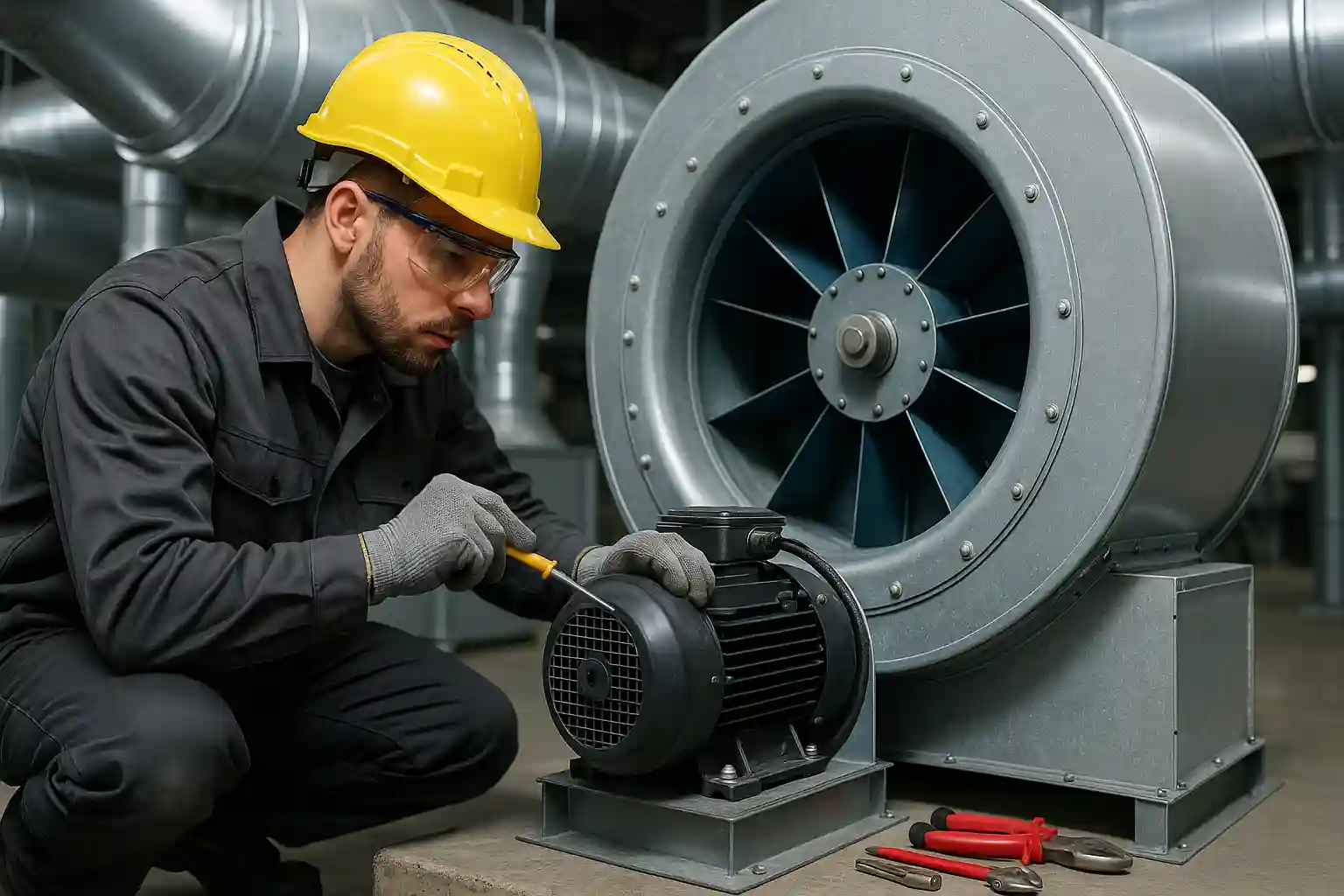

Manutenção preventiva no projeto
A manutenção preventiva é fundamental para prolongar a vida útil dos exaustores. O projeto deve prever:
- Fácil acesso a motores e mancais.
- Pontos de lubrificação externos.
- Inspeção periódica de pás e rotores.
- Troca programada de correias.
- Monitoramento de vibração e ruído.
Essa abordagem reduz paradas inesperadas e garante confiabilidade.
Aplicações específicas
O projeto de exaustor centrífugo se adapta a diferentes tipologias:
Hospitais
Controle de infecções, pressurização e exaustão de áreas críticas.
Indústrias
Remoção de fumos, gases e calor em processos pesados.
Cozinhas profissionais
Exaustão de fumaça e odores, garantindo conformidade com normas sanitárias.
Estacionamentos
Exaustão de monóxido de carbono com sensores inteligentes.
O papel da OBRAP Engenharia de Climatização
A OBRAP Engenharia de Climatização é referência em projetos de exaustores centrífugos, atuando em diferentes setores com soluções sob medida. A empresa oferece:
- Estudos preliminares e cálculos de vazão.
- Projetos executivos completos.
- Integração com sistemas HVAC e automação.
- Consultoria em normas e certificações ambientais.
- Acompanhamento técnico durante implantação.
